Факторы, влияющие на рабочую кривую вертикальных турбинных насосов

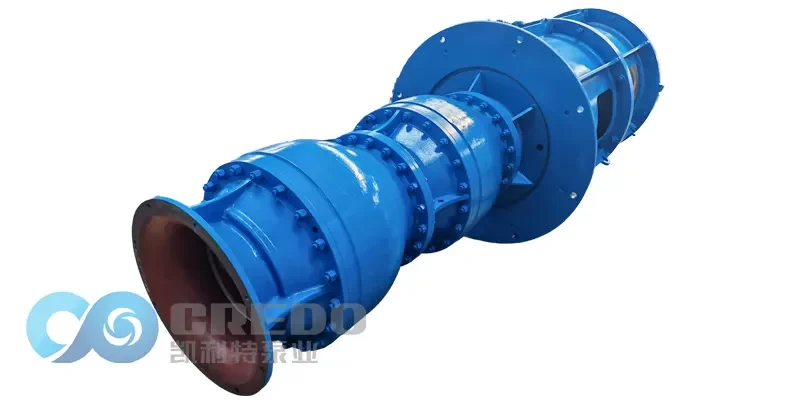

1. Понимание «характеристики насоса» и «характеристики секции рабочего колеса»

Характеристические кривые, предоставляемые производителями погружных турбинных насосов, как правило, получены в идеальных лабораторных условиях: точный монтаж, чистая вода, нормальная температура окружающей среды и стандартное атмосферное давление. Эти кривые обычно называются характеристикой секции рабочего колеса (также известной как характеристика гидравлической части или «надземная» характеристика).

Характеристика секции рабочего колеса отражает чистый гидравлический потенциал насосного узла (чашечного/ступенчатого агрегата) и не учитывает потери, вызванные длинными валами, подшипниками, уплотнениями и элементами напорного тракта.

В реальных условиях эксплуатации фактическая рабочая характеристика насоса отличается от характеристики секции рабочего колеса, поскольку должна учитывать передаточные потери по всей длине насосной установки.

Фактическая характеристика насоса = характеристика секции рабочего колеса − передаточные потери

2. Источники передаточных потерь

Передаточные потери формируются под воздействием нескольких гидравлических и механических факторов по всей длине насосного агрегата.

Категория потерь	Основной источник	Описание
Потери в передаточном валу	Вал и направляющие подшипники в жидкости	Гидравлическое трение вращающихся валов и подшипников, погруженных в жидкость
Механические потери	Подшипники (водо- или маслосмазываемые)	Трение между валом и направляющими подшипниками, особенно в длинновальных конструкциях
Потери в корпусе насоса	Напорные колена и корпус	Гидравлическое сопротивление из-за изменения направления потока и геометрии
Потери в уплотнениях	Сальниковые или торцевые уплотнения	Потери на трение в местах уплотнения вала

3. Отличие фактических характеристик от характеристики секции рабочего колеса

Из-за указанных выше потерь фактическая рабочая характеристика систематически отклоняется от номинальной характеристики секции рабочего колеса.

Параметр	Фактическая характеристика по сравнению с характеристикой секции
Напор	Ниже при том же расходе из-за суммарных гидравлических и механических потерь
КПД	Снижен вследствие дополнительных потерь на трение и передачу мощности
Мощность на валу	Требуется более высокая входная мощность для преодоления передаточных потерь
Запорный напор	Разница относительно мала, так как при нулевом расходе гидравлические потери минимальны

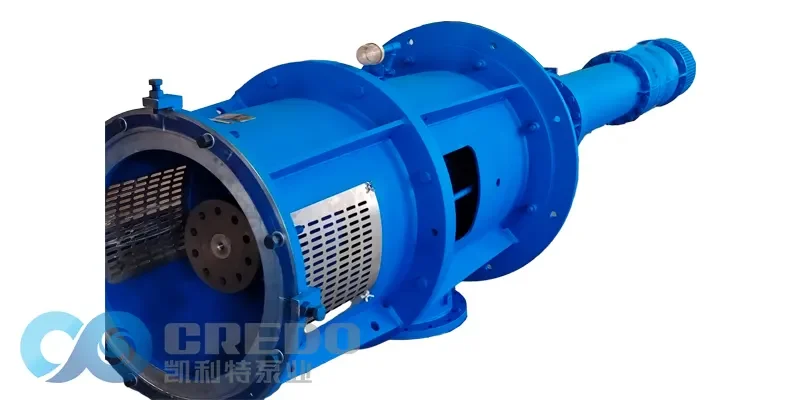

4. Ключевые факторы, влияющие на отклонение характеристик

4.1 Общая длина насоса (длина вала)

Влияние: один из наиболее критических факторов.

С увеличением длины вала:

возрастает количество и суммарная масса секций вала;

требуется больше промежуточных направляющих подшипников;

увеличивается площадь трения вращающихся частей в жидкости;

возрастает риск прогиба и крутильных деформаций вала.

Результат: рост гидравлических и механических передаточных потерь, увеличение потребляемой мощности, снижение напора и заметное падение КПД.

На практике производители оценивают эти потери исходя из общего напора насоса (глубина погружения + требуемое давление на выходе) и соответствующим образом корректируют мощность электродвигателя при подборе.

4.2 Частота вращения насоса (об/мин)

Законы подобия для секции рабочего колеса:

Расход: Q ∝ N

Напор: H ∝ N²

Мощность: P ∝ N³

Тенденция передаточных потерь: потери возрастают приблизительно пропорционально N²–N³.

Результат: при регулировании скорости с помощью частотного преобразователя фактический КПД часто снижается быстрее, чем это следует из теоретической характеристики секции рабочего колеса, особенно на пониженных оборотах. Реальная кривая напора также может отклоняться от идеального соотношения H ∝ N².

4.3 Свойства перекачиваемой среды

Свойство среды	Влияние на характеристики
Вязкость	Существенно увеличивает гидравлические и подшипниковые потери; снижает напор и КПД; повышает мощность на валу
Плотность	В основном влияет на мощность (P ∝ ρ); более тяжелые жидкости требуют большей приводной мощности
Содержание твердых частиц / абразивность	Ускоряет износ рабочих колес, подшипников, втулок и уплотнений; ухудшает гидравлические поверхности и вызывает долговременную деградацию характеристик

Ключевое примечание: для вязких или содержащих твердые частицы сред номинальная водяная характеристика секции рабочего колеса должна быть тщательно скорректирована.

4.4 Точность монтажа и эксплуатационное состояние

Фактор	Влияние на характеристики
Соосность вала	Нарушение соосности увеличивает вибрации и потери на трение
Состояние подшипников	Изношенные или ослабленные подшипники увеличивают потери и вибрации; заклинивание может привести к аварии
Состояние уплотнений	Чрезмерно затянутый сальник повышает потребление мощности; отказ уплотнений приводит к утечкам и снижению эффективности
Отложения / засорение	Перекрывают проточные каналы, увеличивают сопротивление и вызывают значительное отклонение от расчетных напора и расхода

5. Итоги и практические выводы

Основные выводы:

Характеристика секции рабочего колеса отражает только идеальные гидравлические возможности.

Фактическая работа насоса всегда сопровождается меньшим напором, более низким КПД и большей потребляемой мощностью.

Общая длина вала — один из решающих факторов передаточных потерь.

Изменение скорости, свойства среды (особенно вязкость и твердые частицы) и качество монтажа существенно влияют на отклонение характеристик.

6. Рекомендации по подбору, эксплуатации и обслуживанию

При подборе:

предоставлять точные данные по условиям эксплуатации: свойства среды, температуру, вязкость, содержание твердых частиц, требуемый диапазон расхода и напора, глубину установки;

убедиться, что поставщик учитывает как характеристики рабочего колеса, так и расчетные передаточные потери;

проверить требуемую мощность двигателя, расчетную рабочую точку и диапазон КПД;

подтвердить достаточный запас NPSHA относительно NPSHR для предотвращения кавитации;

выбирать модели, работающие вблизи точки наилучшего КПД (BEP).

При эксплуатации и обслуживании:

контролировать ток, давление, вибрацию, шум и температуру;

сравнивать рабочие данные с базовыми характеристиками для выявления деградации;

регулярно проверять соосность вала, зазоры подшипников и состояние уплотнений;

внедрять плановую очистку при склонности среды к образованию отложений или засоров.

Четкое понимание структуры характеристических кривых насосов и факторов, вызывающих их отклонения, позволяет принимать более обоснованные решения при выборе, монтаже, вводе в эксплуатацию и длительной работе, обеспечивая эффективную, стабильную и надежную эксплуатацию вертикальных турбинных насосов и максимальный срок их службы.
