Как интерпретировать рабочие характеристики турбинного полупогружного насоса

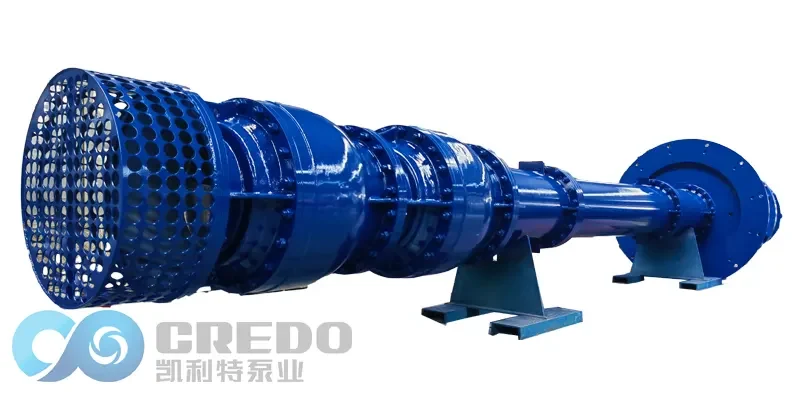

Турбинный полупогружной насос (VTP) широко применяется для промышленного водоснабжения и водоотведения, сельскохозяйственного орошения, водоотлива в шахтах, на электростанциях, а также в системах пожаротушения. Благодаря компактной конструкции, возможности работы в глубоких скважинах или приемных колодцах и способности развивать высокий напор, он является предпочтительным решением для различных отраслей. Для инженеров, операторов и обслуживающего персонала понимание и корректная интерпретация рабочих характеристик турбинных полупогружных насосов имеют решающее значение при выборе насоса, его монтаже, эксплуатации и устранении неисправностей.
Обзор рабочих характеристик турбинного полупогружного насоса
Общая характеристическая кривая турбинного полупогружного насоса — часто называемая просто «кривой насоса» — формируется на основе гидравлических характеристик насосного агрегата (чашечного узла) в сочетании с механическими и гидравлическими потерями в насосном валу, промежуточных подшипниках вала, напорной головке и напорном колене. Правильная интерпретация этих кривых имеет решающее значение для обеспечения оптимальной работы насоса и его длительного срока службы.
1. Кривая напор–подача (H–Q)
Определение:
Эта основная кривая показывает зависимость полного напора (в метрах или футах) от расхода насоса (м³/ч или gpm) при определенной частоте вращения.
Форма:
Как правило, параболическая: высокий напор при малом расходе, который уменьшается по мере увеличения расхода.
Ключевые моменты интерпретации:
Напор при закрытой задвижке (Shut-Off Head):
Максимальный напор при нулевом расходе, расположенный в крайней левой части кривой.
Точка наилучшего КПД (BEP):
Точка расхода и напора, при которой коэффициент полезного действия максимален; предназначена для стабильной длительной эксплуатации с минимальными вибрациями и износом.
Рабочая точка (Duty Point):
Фактическая рабочая точка, требуемая для конкретного применения, в идеале расположенная близко к BEP.
Диапазон работы:
Рекомендуемая эксплуатация — в пределах 70–120 % расхода в точке BEP. Длительная работа ниже 40 % или выше 120 % от расхода BEP должна быть исключена во избежание кавитации, перегрузки или перегрева.
2. Кривая КПД–подача (η–Q)
Определение:
Показывает, насколько эффективно турбинный полупогружной насос преобразует входную мощность на валу в полезную гидравлическую выходную мощность при различных значениях расхода.
Форма:
Обычно выпуклая, с максимумом в точке BEP.
Ключевые моменты интерпретации:
Определение максимального значения КПД в точке BEP.
Оценка КПД по всему диапазону расходов для выбора энергоэффективных режимов работы.
Более пологая кривая КПД означает более стабильные характеристики в широком диапазоне расходов.
3. Кривая мощность–подача (P–Q)
Определение:
Показывает требуемую входную мощность на валу (кВт или л.с.) при каждом значении расхода. Электродвигатель или привод должен превышать это требование по мощности с учетом запаса надежности и КПД двигателя.
Форма:
Для центробежных насосов, включая турбинные полупогружные насосы, потребляемая мощность обычно возрастает с увеличением расхода. В зависимости от удельной быстроходности мощность при закрытой задвижке может быть ниже или выше, чем при рабочих расходах.
Ключевые моменты интерпретации:
Мощность при закрытой задвижке (Shut-Off Power):
Входная мощность при нулевом расходе, в основном обусловленная механическими потерями.
Максимальная потребляемая мощность:
Обычно наблюдается вблизи максимального расхода.
Выбор привода:
Электродвигатель должен быть рассчитан на максимальную ожидаемую потребляемую мощность с необходимым запасом, чтобы предотвратить перегрузку.
Заключение
Понимание рабочих характеристик турбинного полупогружного насоса имеет ключевое значение для правильного выбора оборудования, обеспечения эффективной эксплуатации и предотвращения преждевременного износа или отказов. Тщательный анализ кривых «напор–подача», «КПД–подача» и «мощность–подача» позволяет инженерам и операторам оптимизировать выбор насоса, снизить энергозатраты и продлить срок службы оборудования.
FAQ — для Вертикальный полупогружной турбинный насос
Узнайте о ключевых запасных частях, которые обычно используются в Вертикальных полупогружных турбинных насосах.
| Запасные части Вертикального полупогружного турбинного насоса и их количество (на 2 года эксплуатации) | ||||||||
| Для насоса с уплотнением сальникового типа | ||||||||
| Запасные части / Количество | Количество насосов (включая резервный насос) | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 8 | ≥10 | |
| Втулка вала (уплотнение) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (средняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (нижняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Сальниковая набивка | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Уплотнительное кольцо (O-ring) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Износное кольцо | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Переходная муфта | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Направляющий подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Вал рабочего колеса | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Средний вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Приводной вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Рабочее колесо | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Сальниковая крышка | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Для насоса с механическим торцевым уплотнением | ||||||||
| Запасные части / Количество | Количество насосов (включая резервный насос) | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 8 | ≥10 | |
| Втулка вала (торцевое уплотнение) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (средняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (нижняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Торцевое уплотнение | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Уплотнительное кольцо (O-ring) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Износное кольцо | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Переходная муфта | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Направляющий подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Вал рабочего колеса | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Средний вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Приводной вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Рабочее колесо | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Крышка торцевого уплотнения | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| В условиях тяжёлой эксплуатации количество запасных частей должно быть увеличено в два раза. | ||||||||
Узнайте, как правильно выбрать материалы для Вертикального полупогружного турбинного насоса в зависимости от свойств перекачиваемой жидкости и условий эксплуатации.
| Детали насоса | Для чистой воды | Для сточных вод | Для морской воды |
| Корпус | Чугун | Ковкий чугун | нержавеющая сталь/ дуплексная сталь |
| Импеллер | Чугун | Литая сталь | нержавеющая сталь/ дуплексная сталь / оловянная бронза |
| Вал | Сталь | Сталь | нержавеющая сталь/ дуплексная сталь |
| Втулка вала | Сталь | Сталь | нержавеющая сталь/ дуплексная сталь |
| Уплотнительное кольцо | Чугун | Литая сталь | нержавеющая сталь/ дуплексная сталь / оловянная бронза |
| Замечание | Конечный выбор материала определяется характеристиками передаваемой среды или требованием клиента. | ||
Следуйте основным этапам установки, чтобы обеспечить безопасную и надежную работу Вертикального полупогружного турбинного насоса.
| Стандартизированная процедура монтажа вертикального полупогружного турбинного насоса | |||
| Этап Работы | № | Основные Этапы | Ключевые Операции и Замечания |
| I. Подготовка к Установке | 1 | Осмотр участка и фундамента | • Очистить шахту или котлован, убедиться в отсутствии мусора. Проверить вертикальность, горизонтальность и размеры фундамента (колодец или бетонная опора) в соответствии с чертежами. • Проверить положение и спецификации анкерных болтов или закладных элементов. |
| 2 | Распаковка и проверка оборудования | • Проверить комплектность по упаковочному листу: двигатель, основание насоса, вал привода, трубопровод подачи, корпус направляющих подшипников, рабочее колесо, муфта и т.д. • Проверить наличие повреждений при транспортировке, особенно резьбы вала, шпоночные пазы и фланцы трубопровода. | |
| 3 | Подготовка инструментов и материалов | • Подготовить подъемное оборудование (кран, тельфер), специальные ключи, уровень, индикатор часового типа, отвес, смазку (масло/смазку), ленту, подъемные балки и др. • Подготовить чистящие средства и тряпки. | |
| II. Установка корпуса насоса и вала | 4 | Установка основания насоса и выходного колена | • Поднять основание насоса на фундамент, предварительно установить, вставить анкерные болты, но не затягивать. • Установить выходное колено и подключить трубопровод. |
| 5 | Установка первой секции трубопровода и вала привода | • Поднять первую секцию трубопровода, установить корпус направляющего подшипника внизу, медленно опустить через основание и предварительно соединить. • Вставить вал привода сверху трубопровода, соединить нижний конец через муфту с валом насоса (или следующей секции). Обеспечить надежное соединение шпонкой и установить защитную трубу вала. • Ключ: поддерживать вертикальность и соосность. Каждая секция проверяется уровнем или отвесом (допуск ≤2 мм/м). | |
| 6 | Установка последующих секций трубопровода и вала | • Установить направляющие подшипники в каждой секции (смазка водой или маслом), обеспечить прохождение вала через центр. • Соединять секции вала, обеспечить надежность и соосность. Проверить вращение вручную. | |
| 7 | Установка последнего рабочего колеса и входной воронки | • Установить последнюю ступень рабочего колеса, отрегулировать осевой зазор через регулировочную гайку верхнего вала (см. инструкцию производителя). • Установить входную воронку. | |
| III. Выравнивание, заливка и установка двигателя | 8 | Общая установка и первичная заливка | • Использовать основание насоса как эталон, проверить общую вертикальность уровнем. • Провести первичную заливку, закрепить анкерные болты. Дождаться полного отверждения (3–7 дней). |
| 9 | Установка двигателя и выравнивание | • Поднять двигатель на основание. • Ключевое выравнивание: использовать индикатор для регулировки соосности двигателя и вала привода (радиальное отклонение ≤0,05 мм). Затянуть болты после выравнивания. | |
| 10 | Установка муфты и защитного кожуха | • Установить муфту и соединения, поставить защитный кожух. | |
| IV. Установка трубопроводов и аксессуаров | 11 | Система смазки и уплотнения | • Для подшипников с смазкой — ввести указанную смазку. • Для водо-смазочных подшипников — подключить трубопроводы и обеспечить подачу чистой воды. • Подключить линии охлаждения/промывания сальниковой или механической камеры. |
| 12 | Электрика и приборы | • Подключить кабели двигателя, установить амперметр, датчики температуры и др. • Установить манометр на выходе и расходомер. | |
| V. Финальная проверка и испытания | 13 | Итоговая проверка | • Ручной поворот: убедиться в плавности вращения без заеданий. • Проверить затяжку всех болтов. • Кратковременный запуск двигателя: проверить направление вращения (обычно по часовой стрелке сверху). |
| 14 | Пробное заполнение и пуск | • Заполнить насос рабочей средой (для глубинных насосов предварительно через вспомогательные трубки и сальниковую камеру). • Пуск: закрыть выходной клапан, запустить двигатель. • Регулировка: медленно открыть выходной клапан, контролировать ток, давление, расход, вибрацию, температуру подшипников и проверять утечки сальника (капля). Время испытаний ≥2 ч. | |
Изучите правильные процедуры разборки и технического обслуживания, чтобы максимально продлить срок службы Вертикального полупогружного турбинного насоса.
| Стандартизированная процедура разборки и технического обслуживания вертикального полупогружного турбинного насоса | |||
| Этап Работы | № | Основные Этапы | Ключевые Операции и Замечания |
| I. Подготовка к Разборке | 1 | Остановка и Изоляция | • Безопасность прежде всего: медленно закрыть выходной клапан, обесточить и применить LOTO. • Закрыть входной клапан, открыть вентиляцию насоса, слить насос и трубопроводы. Для глубинных насосов уровень воды ниже всасывающего отверстия. |
| 2 | Отключение Внешних Соединений | • Отключить кабели двигателя. • Снять болты и защиту муфты. • Отключить все соединенные трубопроводы (смазка, охлаждение, предварительная смазка) и закрыть концы. | |
| 3 | Инструменты и Подготовка | • Подготовить подъемное оборудование (тренога, тельфер), зажимы вала, специальные ключи, маркеры, ящики для деталей. • Подготовить опоры для оси для размещения снятого длинного вала. | |
| II. Разборка корпуса насоса (Сверху вниз) | 4 | Снять двигатель и аксессуары базы | • Поднять двигатель и безопасно разместить. • Снять крышки сальниковой камеры или механического уплотнения, соединения труб смазки и другие аксессуары. |
| 5 | Снять механизм регулировки вала | • Ослабить и снять регулировочные гайки и крепления конца вала. | |
| 6 | Подъем вала и секций трубопровода | • Ключ: поднимать по секциям, чтобы предотвратить изгиб или падение. • Использовать зажим для верхней секции вала, поднять короткий отрезок, отсоединить от муфты следующего вала. • Разместить снятые секции горизонтально на опоре; не наклонять. • Отсоединить верхнюю фланцевую часть трубопровода от основания и поднять секцию. • Повторить для всех секций, пронумеровать. | |
| 7 | Подъем рабочего колеса и всасывающих частей | • Поднять последнюю ступень рабочего колеса, направляющие лопатки и всасывающую воронку. | |
| III. Очистка, Осмотр и Измерение | 8 | Очистка и проверка | • Тщательно очистить все детали. Контроль: — Вал: прямолинейность, износ шпоночного паза, коррозия поверхности. — Муфта: шпоночный паз, торцы. — Рабочее колесо: кавитация, износ, коррозия, динамическое уравновешивание при необходимости. — Направляющие подшипники: внутренний диаметр, заменить при износе. — Трубопровод: поверхности фланцев, коррозия, отложения. — Уплотнения: износ сальника или механического уплотнения. |
| IV. Сборка (Обратный порядок) | 9 | Сборка | • Принцип: чистота, выравнивание, вертикальность, равномерная затяжка по секциям. • Заменить все поврежденные O-кольца, прокладки и направляющие подшипники. • Начинать с нижней всасывающей части, последовательно устанавливать трубы и вал, проверять гибкость вала и вертикальность труб. • Установить рабочее колесо, отрегулировать осевой зазор. • Установить двигатель и выполнить точное выравнивание. • Установить сальник или механическое уплотнение, отрегулировать затяжку. |
| V. Финальная проверка | 10 | Финальная проверка и пробный пуск | • Ручной поворот: вращать муфту, убедиться, что длинный вал вращается свободно. • Подключить все трубопроводы, залить смазку или включить подачу смазочной воды. • Следовать процедуре «Наполнение и пробный пуск», обратить внимание на вибрацию и ток после запуска. |
Найдите практические решения для наиболее распространённых эксплуатационных проблем Вертикального полупогружного турбинного насоса.
| Распространённые неисправности и способы их устранения вертикального полупогружного турбинного насоса | |||
| № | Симптом неисправности | Основная причина | Стандартизированное решение |
| 1 | Насос не запускается | 1. Сбой питания (отключение, отсутствие фазы, низкое напряжение). 2. Неисправность двигателя (короткое замыкание статора, ошибка проводки). 3. Вал насоса заклинил, подшипник застрял, посторонний предмет внутри. 4. Не выполнены условия запуска (например, насос глубинный не смазан предварительно). 5. Сальниковая набивка слишком затянута. | 1. Проверить питание, выключатели, предохранители; восстановить трехфазное напряжение. 2. Проверить и отремонтировать двигатель, исправить проводку. 3. Повернуть вручную, удалить посторонние предметы, заменить заклинивший подшипник. 4. Залить достаточное количество предварительной смазочной воды согласно инструкции. 5. Ослабить сальниковую набивку. |
| 2 | Недостаточный поток или отсутствие воды | 1. Заборный фильтр, рабочее колесо, направляющие лопатки или трубопровод забиты. 2. Недостаточная глубина погружения, всасывание воздуха вызывает кавитацию. 3. Неверное направление вращения двигателя. 4. Изношено уплотнительное кольцо или повреждено рабочее колесо. 5. Низкая скорость (несоответствие напряжения/частоты). 6. Уровень воды падает, всасывающий раструб открыт. 7. Разрыв или утечки трубопровода. 8. Несоответствие сопротивления системы. | 1. Очистить фильтр, рабочее колесо, направляющие и трубопровод. 2. Уменьшить высоту установки, увеличить уровень воды (>1 м). 3. Поменять любые две фазы на двигателе. 4. Заменить изношенное уплотнительное кольцо или рабочее колесо. 5. Проверить напряжение/частоту, обеспечить номинальную скорость. 6. Увеличить глубину погружения или удлинить трубопровод. 7. Проверить и отремонтировать трубопровод и соединения. 8. Пересчитать условия системы, обеспечить эффективную работу. |
| 3 | Недостаточный напор / низкое давление | 1. Неправильное количество ступеней рабочего колеса или сильный износ. 2. Недостаточная скорость. 3. Кавитация. 4. Износ уплотнительного кольца, высокая внутреняя утечка. 5. Чрезмерное сопротивление трубопровода (клапаны не полностью открыты, много поворотов, малый диаметр). | 1. Проверить количество ступеней, заменить изношенное рабочее колесо. 2. Проверить напряжение и частоту, увеличить до номинальной скорости. 3. Увеличить давление на входе, улучшить условия всасывания, предотвратить кавитацию. 4. Заменить изношенное уплотнительное кольцо. 5. Полностью открыть выходные клапаны, оптимизировать трубопровод. |
| 4 | Сильная вибрация, аномальный шум | 1. Недостаточная глубина погружения, кавитация (высокочастотный звук). 2. Несбалансированное рабочее колесо (накипь, износ, деформация). 3. Несоосность вала, изгиб или слишком большое расстояние между промежуточными подшипниками. 4. Несоосность валов насоса и двигателя. 5. Повреждение подшипников или слишком большой зазор. 6. Неровный фундамент, ослабленные анкерные болты. 7. Неправильная опора трубопровода. 8. Работа на критической скорости. | 1. Повысить уровень воды, обеспечить необходимую глубину. 2. Очистить рабочее колесо, проверить баланс. 3. Исправить соосность вала; выпрямить или заменить изогнутый вал; установить и закрепить промежуточные опоры. 4. Использовать индикатор часового типа для проверки соосности (≤0,05 мм). 5. Заменить поврежденные подшипники и направляющие. 6. Выравнять фундамент, затянуть все анкерные болты. 7. Проверить и укрепить опоры трубопровода; избегать резонанса. 8. Изменить скорость работы. |
| 5 | Перегрузка двигателя | 1. Низкое напряжение. 2. Повреждение подшипников, трение рабочего колеса о уплотнительное кольцо или корпус. 3. Засорение песком или грязью. 4. Слишком большой расход. 5. Сильное затягивание сальника. 6. Однофазная работа из-за обрыва линии. | 1. Запуск при нормальном напряжении. 2. Заменить подшипники; проверить и отрегулировать осевой зазор рабочего колеса. 3. Остановить насос, очистить песок/грязь. 4. Регулировать расход через выходной клапан. 5. Ослабить сальник. 6. Проверить и восстановить питание квалифицированным электриком. |
| 6 | Перегрев подшипников | 1. Недостаточная смазка или устаревшая/неправильная смазка. 2. Попадание воды, нарушение смазки. 3. Неправильный зазор подшипника. 4. Несоосность длинного вала. 5. Поврежден подшипник. 6. Превышение допустимой скорости. | 1. Долить или заменить подходящую смазку. 2. Заменить смазку, устранить попадание воды. 3. Отрегулировать зазор по инструкции. 4. Выровнять длинный вал. 5. Заменить подшипник. 6. Ограничить скорость. |
| 7 | Серьезная утечка механического уплотнения | 1. Износ поверхности уплотнения, отложения. 2. Давление воды недостаточно (0,1–0,3 МПа). 3. Слишком большой осевой ход вала. 4. Нарушение установки. 5. Частицы в рабочей среде. | 1. Отшлифовать или заменить механическое уплотнение. 2. Обеспечить стабильное давление воды. 3. Отремонтировать упорный подшипник. 4. Выровнять и установить по стандарту. 5. Установить фильтр на входе. |
| 8 | Серьезная утечка сальника | 1. Износ, старение набивки. 2. Сильное или неравномерное затягивание сальника. 3. Повреждение или изгиб вала/втулки. 4. Недостаточная смазка/охлаждение. 5. Высокое содержание песка. | 1. Заменить набивку (каждые ~2000 ч). 2. Равномерно затянуть сальник, обеспечить капельное вытекание. 3. Отремонтировать или заменить вал/втулку. 4. Обеспечить подачу чистой воды. 5. Очистить воду, при необходимости заменить втулку. |
| 9 | Большой осевой ход / вибрация | 1. Износ упорного подшипника. 2. Неправильный зазор конца вала. 3. Слабый или плохо смазанный муфтовый соединитель. 4. Отклонение вертикальности подающей трубы. | 1. Проверить и заменить подшипник. 2. Отрегулировать зазор по инструкции. 3. Затянуть и смазать муфту. 4. Исправить вертикальность (≤2 мм/м). |
| 10 | Внезапное увеличение мощности | 1. Малый осевой зазор рабочего колеса. 2. Песок в воде, блокировка потока. 3. Поврежден подшипник двигателя. | 1. Остановить насос, отрегулировать зазор. 2. Разобрать и очистить насос; улучшить качество воды. 3. Заменить подшипник двигателя. |
| 11 | Утечка корпуса или соединений | 1. Изношенные уплотнения (O-ring, прокладка). 2. Ослабленные болты или неравномерная затяжка. 3. Дефекты отливки. | 1. Заменить уплотнения. 2. Затянуть болты равномерно. 3. Отремонтировать дефекты; при необходимости заменить корпус. |
| 12 | Разрыв трубопровода или вала | 1. Дефект материала, усталость или коррозия. 2. Несоосность, дополнительные изгибающие моменты. 3. Работа в резонансной зоне. 4. Гидравлический удар. | 1. Заменить деталь качественным материалом, антикоррозийная обработка. 2. Обеспечить соосность при установке. 3. Устранить вибрацию, избегать резонанса. 4. Установить демпфер гидравлического удара или обратный клапан. |
| 13 | Специфические неисправности глубинного насоса | 1. Попадание воды в кабель или соединение. 2. Камера двигателя не заполнена чистой водой. 3. Пропадание фазы или длительная перегрузка. | 1. Отремонтировать или заменить водонепроницаемый кабель/соединение. 2. Обеспечить постоянное заполнение камеры двигателя чистой водой. 3. Проверить защиту цепи, избегать пропадания фазы и перегрузки. |
Изучите методы технического обслуживания, которые помогают повысить надежность Вертикального полупогружного турбинного насоса и снизить время простоя.
| Ежедневное техническое обслуживание и уход за вертикальным полупогружным турбинным насосом | ||
| Категория обслуживания | Пункт обслуживания | Подробное содержание и стандарты |
| I. Проверка перед запуском | 1. Проверка внешнего вида и соединений | • Проверить насос, двигатель, трубопроводы и соединения на наличие ослаблений, утечек, повреждений и деформаций. • Проверить надежность анкерных болтов, защитных кожухов муфты и других креплений. |
| 2. Проверка системы смазки | • Масляная смазка: проверить уровень масла и его чистоту. При эмульсии, изменении цвета или загрязнении немедленно заменить. • Смазка консистентной смазкой: проверить достаточность смазки; рекомендуется использовать водостойкую смазку. | |
| 3. Ручной проворот и проверка направления вращения | • Провернуть муфту вручную и убедиться, что ротор вращается плавно и без трения. • Кратковременно включить двигатель и убедиться, что направление вращения соответствует стрелке на насосе. | |
| 4. Уплотнение и заливка воды | • Проверить систему охлаждения/промывки механического уплотнения и давление воды (0,1–0,3 МПа). • Для сальникового уплотнения проверить затяжку сальника. • Открыть вентиляционную пробку, заполнить насос жидкостью и удалить воздух. | |
| II. Контроль во время работы | 1. Контроль рабочих параметров | • Давление и расход: поддерживать работу в номинальном диапазоне. • Ток и температура двигателя: ток должен быть в пределах нормы, температура двигателя не должна быть чрезмерной. |
| 2. Контроль состояния подшипников | • Температура: температура подшипника не должна превышать температуру окружающей среды более чем на 35°C и не должна быть выше 80°C. • Вибрация: при 1800 об/мин RMS вибрации обычно не должна превышать 4,5 мм/с. | |
| 3. Контроль утечек уплотнений | • Механическое уплотнение: утечка ≤5 капель/мин. • Сальниковое уплотнение: регулировать до 30–60 капель/мин. | |
| 4. Контроль шума и вибрации | • Нормальный звук должен быть ровным и стабильным. При появлении трения, ударов или периодической вибрации насос немедленно остановить. | |
| III. Плановое профилактическое обслуживание | 1. Управление смазкой | • Первую замену масла выполнить через 100 ч, затем каждые 500 ч. Для насосов 2900 об/мин — каждые 400 ч; для 1450 об/мин — каждые 600 ч. • Проверять состояние смазки каждые 200 ч. |
| 2. Обслуживание системы уплотнения | • Регулярно регулировать затяжку сальника. Заменять набивку примерно каждые 2000 ч. • Проверять давление и расход промывочной воды механического уплотнения. | |
| 3. Проверка подшипников и втулок | • Проверять износ направляющих и упорных подшипников. • При сильном износе заменять втулки. | |
| 4. Проверка рабочего колеса и зазоров | • Проверять рабочее колесо на кавитацию, коррозию, износ и отложения. • Проверять зазор между рабочим колесом и уплотнительным кольцом (≤0,5 мм). | |
| 5. Центровка и затяжка | • Проверять соосность валов насоса и двигателя (≤0,05 мм). • Повторно затягивать анкерные болты и трубные соединения. | |
| 6. Проверка электрооборудования и трубопроводов | • Проверять изоляцию двигателя. • Проверять работу клапанов, надежность опор и очищать входные фильтры. | |
| IV. Длительный простой и сезонное обслуживание | 1. Защита от замерзания | • При температуре ниже 0°C полностью слить жидкость из насоса и системы охлаждения. |
| 2. Обслуживание при длительном простое | • Слить рабочую среду и тщательно очистить насос. • Нанести антикоррозионное масло на подвижные и сопрягаемые поверхности. • Использовать систему «3-3-3»: ручной проворот каждые 3 дня, работа под нагрузкой каждые 3 недели, замена воды уплотнения каждые 3 месяца. | |
| V. Специальные требования к конструкции | 1. Соосность и вертикальность длинного вала | • Обеспечивать соосность валов и вертикальность трубопровода при монтаже и обслуживании. |
| 2. Смазка направляющих подшипников | • Для водяной смазки обеспечивать непрерывную подачу чистой воды; для консистентной смазки — регулярное пополнение. | |
| 3. Контроль глубины погружения | • Обеспечить достаточную глубину погружения всасывающего раструба (>1 м). | |
