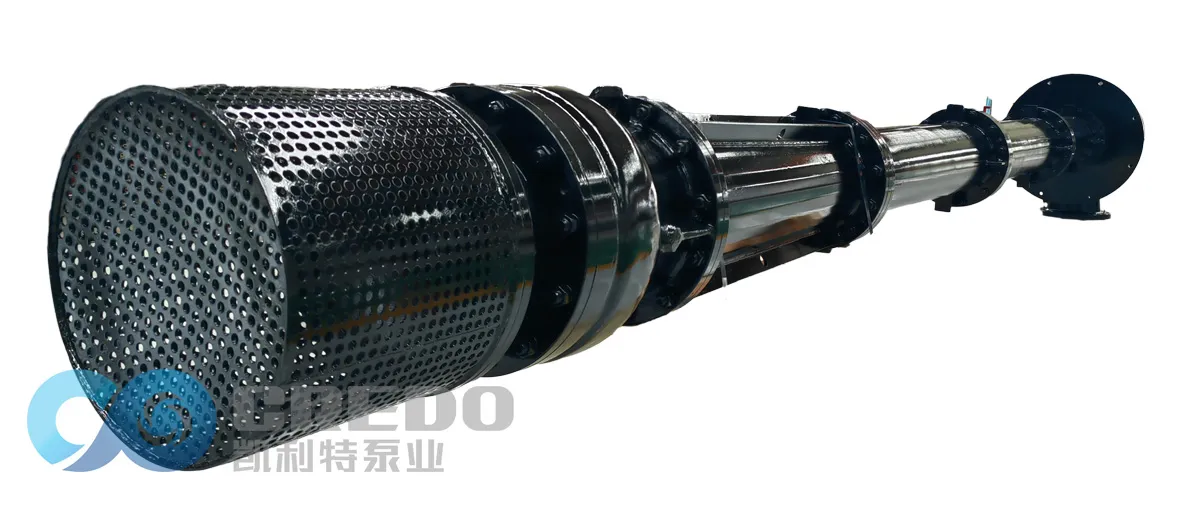

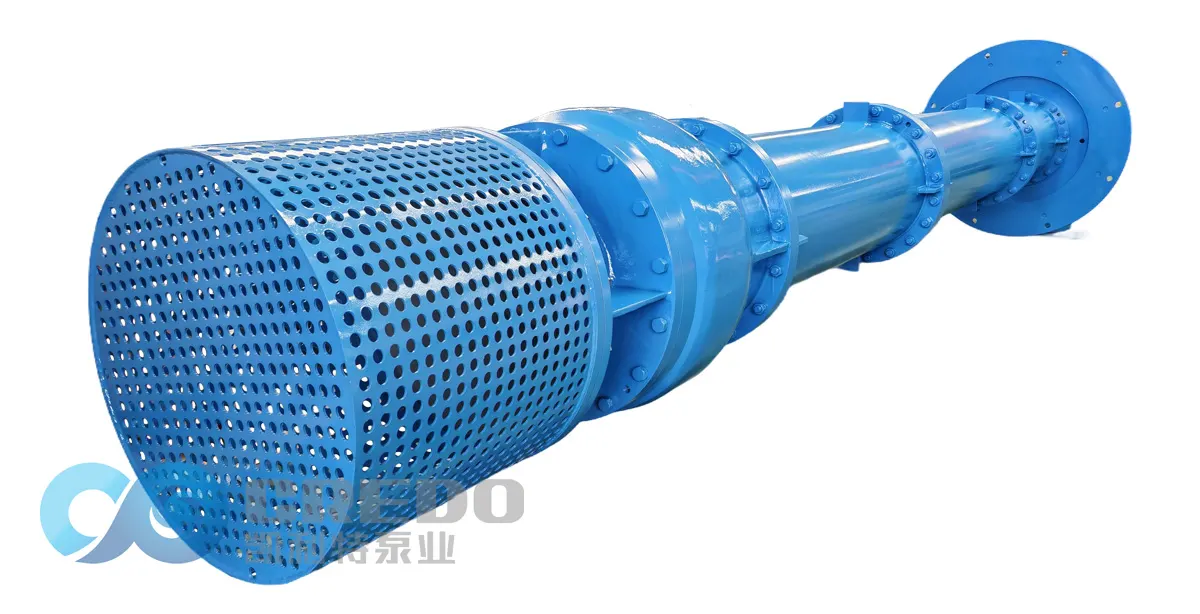

Руководство по эксплуатации вертикального полупогружного турбинного насоса: пуск, остановка, предотвращение обратного вращения и устранение неисправностей
По сравнению с обычными центробежными насосами, вертикальные полупогружные турбинные насосы имеют вертикальную конструкцию, систему передачи с длинным валом и погружную всасывающую часть. Благодаря удлинённому валу, большому количеству передающих элементов, высоким требованиям к центровке вала и направляющим подшипникам, которые обычно используют перекачиваемую жидкость для смазки и охлаждения, такие насосы требуют более точного соблюдения правил эксплуатации и технического обслуживания.
Правильное выполнение операций пуска, остановки и устранения нештатных ситуаций напрямую влияет на срок службы ключевых компонентов, включая вал насоса, подшипники, втулки вала и рабочие колёса. Неправильная эксплуатация может привести к повышенной вибрации вала, заклиниванию втулки вала, кавитации рабочего колеса, снижению гидравлической эффективности и неожиданным отказам оборудования.
Для повышения надёжности оборудования, снижения эксплуатационных рисков и обеспечения стабильной работы в течение длительного периода в данном руководстве представлены основные процедуры эксплуатации и меры предосторожности с учётом конструктивных особенностей вертикальных полупогружных турбинных насосов.
1. Процедуры пуска и меры предосторожности для вертикального полупогружного турбинного насоса
Процесс пуска должен выполняться строго в следующей последовательности:
Предварительный осмотр → Ручная проверка вращения вала → Заполнение насоса и удаление воздуха → Проверка направления вращения → Контролируемый запуск → Постепенное увеличение нагрузки
Запрещается запускать вертикальный полупогружной турбинный насос без проведения необходимых проверок или при наличии неисправностей оборудования.
1.1 Проверка оборудования перед запуском
Перед пуском необходимо тщательно проверить механическую часть насоса, систему смазки и вспомогательное оборудование.
| Объект проверки | Требования |
| Вал насоса | Убедиться в отсутствии видимых изгибов, деформаций и повреждений |
| Центровка вала | Проверить соответствие центровки муфты техническим требованиям |
| Болтовые соединения | Убедиться, что все крепёжные элементы затянуты и не имеют ослабления |
| Защитные ограждения | Проверить правильность установки и исправность защитных элементов |
| Вращающийся узел | Убедиться в отсутствии постороннего сопротивления и механических заеданий |
| Всасывающая часть | Проверить отсутствие загрязнений на всасывающей сетке и погружных элементах |
| Сальниковое уплотнение | Проверить правильность регулировки прижимного усилия |
| Трубопроводы охлаждения и промывки | Убедиться в отсутствии засоров и обеспечить свободный поток жидкости |
1.2 Проверка системы смазки
Надёжная работа подшипников является одним из основных условий стабильной эксплуатации вертикального полупогружного турбинного насоса.
Компоненты с масляной смазкой
К компонентам с масляной смазкой обычно относятся подшипники двигателя и верхний узел упорного подшипника.
| Объект проверки | Требования |
| Уровень масла | Поддерживать уровень в рекомендуемом диапазоне, обычно между 1/2 и 2/3 уровня смотрового стекла |
| Состояние масла | Масло должно быть чистым, прозрачным, без эмульсии, загрязнений и признаков ухудшения качества |
| Корпус подшипника | Проверить отсутствие утечек и аномального повышения температуры |
Компоненты с водяной смазкой
Промежуточные направляющие подшипники вертикальных полупогружных турбинных насосов (например, резиновые или термопластичные подшипники) обычно используют перекачиваемую жидкость для охлаждения и смазки.
Перед запуском необходимо:
| Объект проверки | Требования |
| Уровень воды внутри колонны насоса | Убедиться в наличии достаточного количества воды для смазки направляющих подшипников |
| Внешняя система подачи промывочной воды | При наличии системы заранее открыть подающий клапан |
| Расход охлаждающей воды | Проверить соответствие проектным требованиям |
| Давление охлаждающей воды | Убедиться, что давление находится в допустимом диапазоне |
Запрещается эксплуатировать вертикальный полупогружной турбинный насос без достаточного количества смазочной воды. Работа без воды может привести к быстрому износу направляющих подшипников и выходу оборудования из строя.
1.3 Ручная проверка вращения вала
Перед запуском необходимо вручную провернуть узел вала на 2–3 оборота.
Следует убедиться в следующем:
| Проверяемый параметр | Требование |
| Вращение вала | Ротор должен вращаться плавно без чрезмерного сопротивления |
| Механическое состояние | Не должно быть необычного трения, заедания или постороннего шума |
| Зазоры компонентов | Не допускается контакт между вращающимися и неподвижными деталями |
Эта проверка помогает выявить возможные деформации вала, механические препятствия или повреждения внутренних деталей после длительного простоя.
1.4 Заполнение насоса и удаление воздуха
Несмотря на то что многие вертикальные полупогружные турбинные насосы работают с погружённой всасывающей частью, перед эксплуатацией необходимо правильно удалить воздух из системы.
Порядок выполнения:
| Этап | Операция |
| 1 | Открыть воздушный клапан в верхней части насоса |
| 2 | Выпустить скопившийся воздух из колонны насоса и трубопроводной системы |
| 3 | Закрыть воздушный клапан только после появления непрерывного потока жидкости |
Правильное удаление воздуха помогает предотвратить воздушные пробки и снизить риск возникновения кавитации.
1.5 Процедура запуска и увеличения нагрузки
Проверка направления вращения
Перед запуском насоса необходимо:
Выполнить кратковременную проверку вращения.
Кратковременно включить двигатель и сразу остановить его.
Убедиться, что направление вращения двигателя соответствует стрелке, указанной на насосе.
Если направление вращения неправильное:
Немедленно остановить оборудование.
Исправить последовательность фаз электропитания квалифицированным электрическим персоналом.
Не допускать работу насоса в режиме обратного вращения, так как это может привести к возникновению чрезмерного крутящего момента и повреждению системы вала.
Последовательность запуска и увеличения нагрузки
| Этап | Операция | Назначение |
| 1. Проверка вращения | Проверить направление вращения двигателя перед запуском | Предотвращение повреждений, вызванных обратным вращением |
| 2. Первичный запуск | Запустить двигатель при полностью закрытой напорной задвижке | Снижение пусковой нагрузки и защита компонентов двигателя |
| 3. Стабильная работа | Дождаться стабилизации скорости вращения двигателя | Обеспечение плавной работы перед увеличением нагрузки |
| 4. Постепенное увеличение нагрузки | Медленно открыть напорную задвижку | Вывод насоса на номинальный рабочий режим |
| 5. Контроль рабочих параметров | Проверить основные параметры работы оборудования | Подтверждение безопасной и стабильной эксплуатации |
Меры предосторожности при работе с закрытой напорной задвижкой
Запуск насоса с полностью закрытой напорной задвижкой позволяет снизить пусковую нагрузку на двигатель. Однако длительная работа в таком режиме не допускается.
Обычно:
Работа с закрытой напорной задвижкой не должна превышать примерно 3 минуты.
Продолжительная работа может привести к повышению температуры внутри насоса.
Чрезмерное выделение тепла может вызвать образование пара внутри насоса и повысить риск возникновения кавитации.
1.6 Контроль после запуска
После запуска необходимо непрерывно контролировать работу оборудования не менее 5 минут.
| Контролируемый параметр | Цель проверки |
| Уровень вибрации вала | Выявление проблем центровки, дисбаланса или износа подшипников |
| Рабочий шум | Определение механических или гидравлических неисправностей |
| Давление на выходе | Проверка соответствия рабочим параметрам |
| Температура обмотки двигателя | Предотвращение перегрева двигателя |
| Температура подшипников | Контроль условий смазки и охлаждения |
Только после стабилизации всех параметров оборудование может быть оставлено без постоянного наблюдения или переведено на дистанционный контроль.
2. Процедуры остановки и меры предосторожности для вертикального полупогружного турбинного насоса
Процесс остановки должен выполняться в следующей последовательности:
Снижение рабочей нагрузки → Остановка двигателя → Контролируемая остановка
По возможности следует избегать резкого отключения электропитания, поскольку это может вызвать:
гидравлический удар;
обратный поток жидкости;
чрезмерные механические нагрузки на вал и вращающийся узел.
2.1 Процедура нормальной остановки
Стандартная последовательность остановки
| Этап | Операция | Цель |
| 1 | Медленно закрыть напорную задвижку | Постепенно снизить гидравлическую нагрузку |
| 2 | Уменьшить рабочую нагрузку насоса | Снизить воздействие на вал и уплотнения |
| 3 | Остановить двигатель после снижения нагрузки | Избежать остановки при высокой гидравлической нагрузке |
| 4 | При необходимости продолжить подачу охлаждающей воды | Обеспечить охлаждение подшипников и втулки вала |
Охлаждение и промывка после остановки
Если насос оснащён внешней системой промывочной или охлаждающей воды:
сохраняйте подачу воды в течение нескольких минут после остановки;
соблюдайте требования технологического процесса для обеспечения достаточного охлаждения направляющих подшипников и втулки вала.
Это позволяет предотвратить:
| Возможная проблема | Последствие |
| Перегрев подшипников | Ускоренный износ компонентов |
| Недостаточная смазка | Повреждение направляющих подшипников |
| Высокая температура внутренних деталей | Снижение срока службы оборудования |
2.2 Защита при длительной остановке
Если вертикальный полупогружной турбинный насос выводится из эксплуатации на длительный период, необходимо выполнить дополнительные меры защиты.
| Мероприятие | Требование |
| Изоляция системы | Закрыть соответствующие всасывающие и напорные клапаны |
| Дренаж оборудования | Открыть сливной клапан и полностью удалить воду из колонны насоса и подключённых трубопроводов |
| Защита от замерзания | Не допускать наличия остаточной воды внутри оборудования |
| Защита от коррозии | Уменьшить риск коррозии внутренних компонентов |
| Защита сальникового уплотнения | Немного ослабить крышку сальника, чтобы предотвратить прилипание набивки к втулке вала |
Возможные последствия неправильной подготовки к длительной остановке
| Причина | Возможные последствия |
| Замерзание остаточной воды | Трещины колонны насоса и трубопроводов |
| Застой воды внутри оборудования | Коррозия внутренних деталей |
| Замерзание или затвердевание набивки | Прилипание к втулке вала и сложности при повторном запуске |
| Попадание влаги | Снижение срока службы компонентов |
2.3 Периодическое проворачивание вала при длительном простое
Для оборудования, находящегося без работы длительное время:
| Мероприятие | Рекомендация |
| Ручное проворачивание вала | Поворачивать узел вала примерно на 180° один раз в неделю |
| Назначение операции | Предотвращение остаточной деформации вала под воздействием постоянной статической нагрузки от веса вращающегося узла |
Регулярное проворачивание помогает сохранить механическую точность оборудования перед следующим запуском.
2.4 Аварийная остановка
Вертикальный полупогружной турбинный насос необходимо немедленно остановить при возникновении следующих условий:
| Аварийное состояние | Необходимое действие |
| Чрезмерная вибрация выше допустимого уровня | Немедленно остановить насос и проверить состояние вала и подшипников |
| Необычный механический шум | Остановить оборудование и провести диагностику вращающихся деталей |
| Резкое увеличение тока двигателя | Отключить питание и определить причину перегрузки |
| Перегрев двигателя или появление дыма | Немедленно остановить насос и проверить электрическую систему |
| Срабатывание защиты от перегрузки | Устранить причину перед повторным запуском |
Порядок аварийной остановки
Нажать кнопку аварийной остановки или немедленно отключить электропитание.
При необходимости закрыть соответствующие клапаны.
Определить и устранить причину неисправности.
Выполнить повторный запуск только после полного устранения проблемы.
Запрещается повторно запускать вертикальный полупогружной турбинный насос до полного выяснения причины неисправности и выполнения необходимых ремонтных мероприятий.
3. Предотвращение обратного вращения вертикального полупогружного турбинного насоса
Обратное вращение является высокорисковым нештатным режимом работы для вертикального полупогружного турбинного насоса.
Из-за длинной и относительно гибкой конструкции вала обратное вращение может привести к возникновению значительных механических нагрузок и вызвать следующие повреждения:
| Возможное повреждение | Последствия |
| Деформация вала | Постоянный изгиб или повреждение вала насоса |
| Износ втулки вала | Повреждение поверхности, повышенный износ или заклинивание |
| Ослабление гайки рабочего колеса | Смещение или повреждение рабочего колеса |
| Повреждение муфты | Нарушение работы системы передачи |
Эксплуатация вертикального полупогружного турбинного насоса в режиме обратного вращения категорически запрещена.
3.1 Предварительная проверка направления вращения
Проверку направления вращения необходимо выполнять перед первым запуском после:
проведения технического обслуживания;
изменения схемы подключения двигателя;
восстановления электропитания после аварийного отключения.
Контроль направления вращения
| Объект проверки | Требование |
| Направление вращения вала насоса | Должно соответствовать стрелке направления вращения на оборудовании |
| Последовательность фаз двигателя | Должна быть подключена правильно |
| Пробный запуск | Выполнить кратковременное включение перед полноценным запуском |
3.2 Действия при обнаружении обратного вращения во время работы
Если во время эксплуатации обнаружено обратное вращение, необходимо немедленно принять меры.
Возможные признаки обратного вращения
| Признак | Возможная причина |
| Давление на выходе резко падает до нуля | Насос перестаёт создавать нормальный напор |
| Необычные показания тока двигателя | Изменение нагрузки из-за неправильного направления вращения |
| Необычный шум потока воды | Обратный поток или нестабильный гидравлический режим |
Порядок действий при обратном вращении
| Этап | Действие |
| 1. Аварийная остановка | Немедленно отключить электропитание и остановить двигатель |
| 2. Предотвращение обратного потока | При необходимости быстро закрыть напорную задвижку |
| 3. Проверка обратного клапана | Проверить исправность и герметичность обратного клапана |
| 4. Проверка электросистемы | Проверить последовательность фаз и подключение двигателя |
| 5. Проверка трубопроводной системы | Проверить наличие утечек или аномального падения давления |
| 6. Повторный запуск | Выполнять только после устранения причины неисправности |
Запрещённые действия при обратном вращении
Никогда не следует:
открывать напорную задвижку, когда насос вращается в обратную сторону;
повторно запускать насос без устранения причины;
принудительно запускать двигатель при обратном вращении.
Такие действия могут вызвать чрезмерный обратный крутящий момент и привести к серьёзному повреждению:
вала насоса;
рабочего колеса;
втулки вала;
муфты.
4. Особые условия эксплуатации вертикального полупогружного турбинного насоса
Вертикальные полупогружные турбинные насосы, установленные на открытых площадках или работающие в сложных климатических условиях, требуют дополнительных мер защиты для обеспечения надёжной эксплуатации.
4.1 Защита в сезон дождей и при угрозе затопления
Перед сильными дождями или возможным повышением уровня воды необходимо проверить электрическую систему и состояние насосной станции.
Проверка электрической защиты
| Объект проверки | Требование |
| Сопротивление изоляции двигателя | Проверить соответствие требованиям электробезопасности (обычно ≥0,5 МОм) |
| Клеммная коробка двигателя | Убедиться в исправности уплотнительных элементов |
| Кабельные вводы | Проверить герметичность всех мест ввода кабелей |
| Защита двигателя | Не допускать попадания дождевой воды через кабели или область вала |
Проверка насосной станции
| Объект проверки | Требование |
| Дренажная система | Убедиться в чистоте и отсутствии засоров |
| Уровень воды в приямке | Поддерживать уровень в безопасных пределах |
| Зона установки оборудования | Не допускать скопления воды возле электрических компонентов |
| Защита двигателя | Предотвращать затопление двигателя при повышении уровня воды |
4.2 Защита от замерзания в зимний период
Для вертикальных полупогружных турбинных насосов, установленных на открытом воздухе и работающих при отрицательных температурах, необходимо выполнять полный слив воды при остановке оборудования.
Меры защиты от замерзания
| Риск | Профилактическая мера |
| Замерзание остаточной воды внутри насоса | Открыть сливные клапаны и полностью удалить воду |
| Повреждение колонны насоса | Не допускать расширения замёрзшей воды внутри оборудования |
| Повреждение трубопроводов | Выполнить слив воды из подключённых трубопроводов |
| Повреждение внутренних деталей | Хранить оборудование в сухом состоянии при длительном простое |
Замерзшая вода расширяется и может привести к:
появлению трещин в колонне насоса;
повреждению трубопроводов;
деформации внутренних компонентов.
5. Общие требования безопасности при эксплуатации вертикального полупогружного турбинного насоса
Безопасная эксплуатация вертикального полупогружного турбинного насоса зависит от:
соблюдения правильных процедур эксплуатации;
работы квалифицированного персонала;
постоянного контроля состояния оборудования;
выполнения профилактического обслуживания.
Все операторы должны строго соблюдать следующие требования безопасности для снижения эксплуатационных рисков и обеспечения надёжной работы оборудования.
5.1 Требования к квалификации персонала
| Требование безопасности | Правило |
| Операторы оборудования | Управление насосом разрешается только обученному и квалифицированному персоналу |
| Техническое обслуживание | Проверка и ремонт должны выполняться уполномоченными специалистами |
| Несанкционированная эксплуатация | Работа оборудования неподготовленным персоналом запрещена |
5.2 Средства индивидуальной защиты (СИЗ)
Во время эксплуатации и технического обслуживания вертикального полупогружного турбинного насоса необходимо использовать соответствующие средства индивидуальной защиты и соблюдать требования промышленной безопасности.
| Элемент безопасности | Требование |
| Защита головы | Использовать защитную каску при выполнении работ возле насосного оборудования |
| Защита ног | Носить защитную обувь, соответствующую требованиям безопасности |
| Работа на высоте | При доступе к платформам насоса использовать поручни и обеспечивать устойчивое положение |
| Вращающиеся детали | Запрещается касаться вала, муфты и других вращающихся компонентов во время работы насоса |
| Электробезопасность | Запрещается выполнять техническое обслуживание оборудования под напряжением |
| Безопасность при давлении | Запрещается разбирать детали, если система находится под давлением |
5.3 Плавная и контролируемая эксплуатация
При выполнении операций пуска, остановки и регулировки клапанов необходимо соблюдать принцип плавного управления.
| Правильная практика эксплуатации | Назначение |
| Медленное открытие и закрытие клапанов | Снижение гидравлических ударов |
| Избежание частых запусков и остановок | Уменьшение механических нагрузок |
| Поддержание стабильного режима работы | Защита системы вала и гидравлических компонентов |
| Избежание резких изменений нагрузки | Снижение риска возникновения гидравлических ударов |
Плавная эксплуатация помогает снизить:
гидравлические удары;
ударные нагрузки в трубопроводной системе;
чрезмерные нагрузки на вращающийся узел и вал насоса.
5.4 Регулярный осмотр и контроль состояния оборудования
Регулярные проверки должны быть направлены на контроль основных рабочих параметров и состояния ключевых компонентов.
| Контролируемый параметр | Назначение проверки |
| Центровка вала | Выявление отклонений и предотвращение повышенной вибрации |
| Температура подшипников | Контроль условий смазки и охлаждения |
| Уровень вибрации вала | Обнаружение дисбаланса, несоосности или износа подшипников |
| Работоспособность обратного клапана | Предотвращение обратного потока и обратного вращения |
| Состояние системы смазки | Обеспечение надёжной работы подшипников |
| Утечки через уплотнения | Раннее выявление проблем с герметичностью |
Ведение эксплуатационных журналов и данных мониторинга состояния оборудования позволяет своевременно выявлять потенциальные проблемы и предотвращать внезапные отказы.
6. Типовые неисправности и способы устранения вертикального полупогружного турбинного насоса
В следующей таблице приведены наиболее распространённые неисправности, возможные причины и рекомендуемые методы устранения.
| Симптом неисправности | Возможные причины | Рекомендуемые решения |
| Насос запускается, но не подаёт воду | 1. Засорение всасывающей сетки 2. Неправильное направление вращения двигателя 3. Наличие воздуха внутри насосной системы | 1. Очистить всасывающую сетку и удалить загрязнения 2. Остановить насос и исправить последовательность фаз двигателя 3. Открыть воздушный клапан и удалить скопившийся воздух |
| Повышенная вибрация или необычный шум | 1. Нарушение центровки вала 2. Износ или повреждение подшипников 3. Кавитация 4. Дисбаланс рабочего колеса | 1. Проверить и выполнить повторную центровку вала 2. Заменить повреждённые направляющие или упорные подшипники 3. Улучшить условия всасывания и повысить уровень жидкости на входе 4. Выполнить балансировку или заменить рабочее колесо |
| Повышенный ток двигателя или срабатывание защиты от перегрузки | 1. Чрезмерная затяжка сальникового уплотнения 2. Недостаток смазки или повреждение подшипника 3. Контакт рабочего колеса с уплотнительным кольцом 4. Плотность перекачиваемой жидкости выше расчётной | 1. Отрегулировать прижим сальникового уплотнения 2. Добавить смазку или заменить подшипники 3. Проверить внутренние зазоры и выполнить ремонт 4. Проверить фактические параметры рабочей жидкости |
| Перегрев зоны сальникового уплотнения или чрезмерная утечка | 1. Прекращение подачи охлаждающей воды 2. Неравномерная регулировка сальника 3. Износ втулки вала | 1. Восстановить подачу охлаждающей воды 2. Равномерно отрегулировать болты сальника 3. Заменить втулку вала или выполнить замену набивки |
| Нестабильное давление на выходе | 1. Низкий уровень жидкости на всасывании 2. Подсос воздуха во всасывающем трубопроводе 3. Нестабильная скорость вращения | 1. Повысить уровень жидкости или улучшить условия всасывания 2. Проверить и загерметизировать соединения трубопровода 3. Проверить электропитание и работу частотного преобразователя |
Заключение
Надёжная эксплуатация вертикального полупогружного турбинного насоса зависит от правильного выполнения процедур запуска, остановки, регулярного контроля и своевременного технического обслуживания.
Соблюдение стандартизированных процедур эксплуатации позволяет:
снизить вероятность отказов оборудования;
увеличить срок службы основных компонентов;
повысить эксплуатационную надёжность;
обеспечить стабильные гидравлические характеристики.
Благодаря дисциплинированной эксплуатации, регулярному мониторингу состояния и профилактическому обслуживанию вертикальные полупогружные турбинные насосы способны обеспечивать безопасную, эффективную и долговременную работу в сложных промышленных условиях.
FAQ — для Вертикальный полупогружной турбинный насос
Узнайте о ключевых запасных частях, которые обычно используются в Вертикальных полупогружных турбинных насосах.
| Запасные части Вертикального полупогружного турбинного насоса и их количество (на 2 года эксплуатации) | ||||||||
| Для насоса с уплотнением сальникового типа | ||||||||
| Запасные части / Количество | Количество насосов (включая резервный насос) | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 8 | ≥10 | |
| Втулка вала (уплотнение) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (средняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (нижняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Сальниковая набивка | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Уплотнительное кольцо (O-ring) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Износное кольцо | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Переходная муфта | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Направляющий подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Вал рабочего колеса | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Средний вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Приводной вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Рабочее колесо | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Сальниковая крышка | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Для насоса с механическим торцевым уплотнением | ||||||||
| Запасные части / Количество | Количество насосов (включая резервный насос) | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 8 | ≥10 | |
| Втулка вала (торцевое уплотнение) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (средняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Втулка вала (нижняя) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Торцевое уплотнение | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Уплотнительное кольцо (O-ring) | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Износное кольцо | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Переходная муфта | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Направляющий подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Подшипник | 1 | 2 | 3 | 3 | 5 | 5 | 7 | 8 |
| Вал рабочего колеса | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Средний вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Приводной вал | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Рабочее колесо | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Крышка торцевого уплотнения | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| В условиях тяжёлой эксплуатации количество запасных частей должно быть увеличено в два раза. | ||||||||
Узнайте, как правильно выбрать материалы для Вертикального полупогружного турбинного насоса в зависимости от свойств перекачиваемой жидкости и условий эксплуатации.
| Детали насоса | Для чистой воды | Для сточных вод | Для морской воды |
| Корпус | Чугун | Ковкий чугун | нержавеющая сталь/ дуплексная сталь |
| Импеллер | Чугун | Литая сталь | нержавеющая сталь/ дуплексная сталь / оловянная бронза |
| Вал | Сталь | Сталь | нержавеющая сталь/ дуплексная сталь |
| Втулка вала | Сталь | Сталь | нержавеющая сталь/ дуплексная сталь |
| Уплотнительное кольцо | Чугун | Литая сталь | нержавеющая сталь/ дуплексная сталь / оловянная бронза |
| Замечание | Конечный выбор материала определяется характеристиками передаваемой среды или требованием клиента. | ||
Следуйте основным этапам установки, чтобы обеспечить безопасную и надежную работу Вертикального полупогружного турбинного насоса.
| Стандартизированная процедура монтажа вертикального полупогружного турбинного насоса | |||
| Этап Работы | № | Основные Этапы | Ключевые Операции и Замечания |
| I. Подготовка к Установке | 1 | Осмотр участка и фундамента | • Очистить шахту или котлован, убедиться в отсутствии мусора. Проверить вертикальность, горизонтальность и размеры фундамента (колодец или бетонная опора) в соответствии с чертежами. • Проверить положение и спецификации анкерных болтов или закладных элементов. |
| 2 | Распаковка и проверка оборудования | • Проверить комплектность по упаковочному листу: двигатель, основание насоса, вал привода, трубопровод подачи, корпус направляющих подшипников, рабочее колесо, муфта и т.д. • Проверить наличие повреждений при транспортировке, особенно резьбы вала, шпоночные пазы и фланцы трубопровода. | |
| 3 | Подготовка инструментов и материалов | • Подготовить подъемное оборудование (кран, тельфер), специальные ключи, уровень, индикатор часового типа, отвес, смазку (масло/смазку), ленту, подъемные балки и др. • Подготовить чистящие средства и тряпки. | |
| II. Установка корпуса насоса и вала | 4 | Установка основания насоса и выходного колена | • Поднять основание насоса на фундамент, предварительно установить, вставить анкерные болты, но не затягивать. • Установить выходное колено и подключить трубопровод. |
| 5 | Установка первой секции трубопровода и вала привода | • Поднять первую секцию трубопровода, установить корпус направляющего подшипника внизу, медленно опустить через основание и предварительно соединить. • Вставить вал привода сверху трубопровода, соединить нижний конец через муфту с валом насоса (или следующей секции). Обеспечить надежное соединение шпонкой и установить защитную трубу вала. • Ключ: поддерживать вертикальность и соосность. Каждая секция проверяется уровнем или отвесом (допуск ≤2 мм/м). | |
| 6 | Установка последующих секций трубопровода и вала | • Установить направляющие подшипники в каждой секции (смазка водой или маслом), обеспечить прохождение вала через центр. • Соединять секции вала, обеспечить надежность и соосность. Проверить вращение вручную. | |
| 7 | Установка последнего рабочего колеса и входной воронки | • Установить последнюю ступень рабочего колеса, отрегулировать осевой зазор через регулировочную гайку верхнего вала (см. инструкцию производителя). • Установить входную воронку. | |
| III. Выравнивание, заливка и установка двигателя | 8 | Общая установка и первичная заливка | • Использовать основание насоса как эталон, проверить общую вертикальность уровнем. • Провести первичную заливку, закрепить анкерные болты. Дождаться полного отверждения (3–7 дней). |
| 9 | Установка двигателя и выравнивание | • Поднять двигатель на основание. • Ключевое выравнивание: использовать индикатор для регулировки соосности двигателя и вала привода (радиальное отклонение ≤0,05 мм). Затянуть болты после выравнивания. | |
| 10 | Установка муфты и защитного кожуха | • Установить муфту и соединения, поставить защитный кожух. | |
| IV. Установка трубопроводов и аксессуаров | 11 | Система смазки и уплотнения | • Для подшипников с смазкой — ввести указанную смазку. • Для водо-смазочных подшипников — подключить трубопроводы и обеспечить подачу чистой воды. • Подключить линии охлаждения/промывания сальниковой или механической камеры. |
| 12 | Электрика и приборы | • Подключить кабели двигателя, установить амперметр, датчики температуры и др. • Установить манометр на выходе и расходомер. | |
| V. Финальная проверка и испытания | 13 | Итоговая проверка | • Ручной поворот: убедиться в плавности вращения без заеданий. • Проверить затяжку всех болтов. • Кратковременный запуск двигателя: проверить направление вращения (обычно по часовой стрелке сверху). |
| 14 | Пробное заполнение и пуск | • Заполнить насос рабочей средой (для глубинных насосов предварительно через вспомогательные трубки и сальниковую камеру). • Пуск: закрыть выходной клапан, запустить двигатель. • Регулировка: медленно открыть выходной клапан, контролировать ток, давление, расход, вибрацию, температуру подшипников и проверять утечки сальника (капля). Время испытаний ≥2 ч. | |
Изучите правильные процедуры разборки и технического обслуживания, чтобы максимально продлить срок службы Вертикального полупогружного турбинного насоса.
| Стандартизированная процедура разборки и технического обслуживания вертикального полупогружного турбинного насоса | |||
| Этап Работы | № | Основные Этапы | Ключевые Операции и Замечания |
| I. Подготовка к Разборке | 1 | Остановка и Изоляция | • Безопасность прежде всего: медленно закрыть выходной клапан, обесточить и применить LOTO. • Закрыть входной клапан, открыть вентиляцию насоса, слить насос и трубопроводы. Для глубинных насосов уровень воды ниже всасывающего отверстия. |
| 2 | Отключение Внешних Соединений | • Отключить кабели двигателя. • Снять болты и защиту муфты. • Отключить все соединенные трубопроводы (смазка, охлаждение, предварительная смазка) и закрыть концы. | |
| 3 | Инструменты и Подготовка | • Подготовить подъемное оборудование (тренога, тельфер), зажимы вала, специальные ключи, маркеры, ящики для деталей. • Подготовить опоры для оси для размещения снятого длинного вала. | |
| II. Разборка корпуса насоса (Сверху вниз) | 4 | Снять двигатель и аксессуары базы | • Поднять двигатель и безопасно разместить. • Снять крышки сальниковой камеры или механического уплотнения, соединения труб смазки и другие аксессуары. |
| 5 | Снять механизм регулировки вала | • Ослабить и снять регулировочные гайки и крепления конца вала. | |
| 6 | Подъем вала и секций трубопровода | • Ключ: поднимать по секциям, чтобы предотвратить изгиб или падение. • Использовать зажим для верхней секции вала, поднять короткий отрезок, отсоединить от муфты следующего вала. • Разместить снятые секции горизонтально на опоре; не наклонять. • Отсоединить верхнюю фланцевую часть трубопровода от основания и поднять секцию. • Повторить для всех секций, пронумеровать. | |
| 7 | Подъем рабочего колеса и всасывающих частей | • Поднять последнюю ступень рабочего колеса, направляющие лопатки и всасывающую воронку. | |
| III. Очистка, Осмотр и Измерение | 8 | Очистка и проверка | • Тщательно очистить все детали. Контроль: — Вал: прямолинейность, износ шпоночного паза, коррозия поверхности. — Муфта: шпоночный паз, торцы. — Рабочее колесо: кавитация, износ, коррозия, динамическое уравновешивание при необходимости. — Направляющие подшипники: внутренний диаметр, заменить при износе. — Трубопровод: поверхности фланцев, коррозия, отложения. — Уплотнения: износ сальника или механического уплотнения. |
| IV. Сборка (Обратный порядок) | 9 | Сборка | • Принцип: чистота, выравнивание, вертикальность, равномерная затяжка по секциям. • Заменить все поврежденные O-кольца, прокладки и направляющие подшипники. • Начинать с нижней всасывающей части, последовательно устанавливать трубы и вал, проверять гибкость вала и вертикальность труб. • Установить рабочее колесо, отрегулировать осевой зазор. • Установить двигатель и выполнить точное выравнивание. • Установить сальник или механическое уплотнение, отрегулировать затяжку. |
| V. Финальная проверка | 10 | Финальная проверка и пробный пуск | • Ручной поворот: вращать муфту, убедиться, что длинный вал вращается свободно. • Подключить все трубопроводы, залить смазку или включить подачу смазочной воды. • Следовать процедуре «Наполнение и пробный пуск», обратить внимание на вибрацию и ток после запуска. |
Найдите практические решения для наиболее распространённых эксплуатационных проблем Вертикального полупогружного турбинного насоса.
| Распространённые неисправности и способы их устранения вертикального полупогружного турбинного насоса | |||
| № | Симптом неисправности | Основная причина | Стандартизированное решение |
| 1 | Насос не запускается | 1. Сбой питания (отключение, отсутствие фазы, низкое напряжение). 2. Неисправность двигателя (короткое замыкание статора, ошибка проводки). 3. Вал насоса заклинил, подшипник застрял, посторонний предмет внутри. 4. Не выполнены условия запуска (например, насос глубинный не смазан предварительно). 5. Сальниковая набивка слишком затянута. | 1. Проверить питание, выключатели, предохранители; восстановить трехфазное напряжение. 2. Проверить и отремонтировать двигатель, исправить проводку. 3. Повернуть вручную, удалить посторонние предметы, заменить заклинивший подшипник. 4. Залить достаточное количество предварительной смазочной воды согласно инструкции. 5. Ослабить сальниковую набивку. |
| 2 | Недостаточный поток или отсутствие воды | 1. Заборный фильтр, рабочее колесо, направляющие лопатки или трубопровод забиты. 2. Недостаточная глубина погружения, всасывание воздуха вызывает кавитацию. 3. Неверное направление вращения двигателя. 4. Изношено уплотнительное кольцо или повреждено рабочее колесо. 5. Низкая скорость (несоответствие напряжения/частоты). 6. Уровень воды падает, всасывающий раструб открыт. 7. Разрыв или утечки трубопровода. 8. Несоответствие сопротивления системы. | 1. Очистить фильтр, рабочее колесо, направляющие и трубопровод. 2. Уменьшить высоту установки, увеличить уровень воды (>1 м). 3. Поменять любые две фазы на двигателе. 4. Заменить изношенное уплотнительное кольцо или рабочее колесо. 5. Проверить напряжение/частоту, обеспечить номинальную скорость. 6. Увеличить глубину погружения или удлинить трубопровод. 7. Проверить и отремонтировать трубопровод и соединения. 8. Пересчитать условия системы, обеспечить эффективную работу. |
| 3 | Недостаточный напор / низкое давление | 1. Неправильное количество ступеней рабочего колеса или сильный износ. 2. Недостаточная скорость. 3. Кавитация. 4. Износ уплотнительного кольца, высокая внутреняя утечка. 5. Чрезмерное сопротивление трубопровода (клапаны не полностью открыты, много поворотов, малый диаметр). | 1. Проверить количество ступеней, заменить изношенное рабочее колесо. 2. Проверить напряжение и частоту, увеличить до номинальной скорости. 3. Увеличить давление на входе, улучшить условия всасывания, предотвратить кавитацию. 4. Заменить изношенное уплотнительное кольцо. 5. Полностью открыть выходные клапаны, оптимизировать трубопровод. |
| 4 | Сильная вибрация, аномальный шум | 1. Недостаточная глубина погружения, кавитация (высокочастотный звук). 2. Несбалансированное рабочее колесо (накипь, износ, деформация). 3. Несоосность вала, изгиб или слишком большое расстояние между промежуточными подшипниками. 4. Несоосность валов насоса и двигателя. 5. Повреждение подшипников или слишком большой зазор. 6. Неровный фундамент, ослабленные анкерные болты. 7. Неправильная опора трубопровода. 8. Работа на критической скорости. | 1. Повысить уровень воды, обеспечить необходимую глубину. 2. Очистить рабочее колесо, проверить баланс. 3. Исправить соосность вала; выпрямить или заменить изогнутый вал; установить и закрепить промежуточные опоры. 4. Использовать индикатор часового типа для проверки соосности (≤0,05 мм). 5. Заменить поврежденные подшипники и направляющие. 6. Выравнять фундамент, затянуть все анкерные болты. 7. Проверить и укрепить опоры трубопровода; избегать резонанса. 8. Изменить скорость работы. |
| 5 | Перегрузка двигателя | 1. Низкое напряжение. 2. Повреждение подшипников, трение рабочего колеса о уплотнительное кольцо или корпус. 3. Засорение песком или грязью. 4. Слишком большой расход. 5. Сильное затягивание сальника. 6. Однофазная работа из-за обрыва линии. | 1. Запуск при нормальном напряжении. 2. Заменить подшипники; проверить и отрегулировать осевой зазор рабочего колеса. 3. Остановить насос, очистить песок/грязь. 4. Регулировать расход через выходной клапан. 5. Ослабить сальник. 6. Проверить и восстановить питание квалифицированным электриком. |
| 6 | Перегрев подшипников | 1. Недостаточная смазка или устаревшая/неправильная смазка. 2. Попадание воды, нарушение смазки. 3. Неправильный зазор подшипника. 4. Несоосность длинного вала. 5. Поврежден подшипник. 6. Превышение допустимой скорости. | 1. Долить или заменить подходящую смазку. 2. Заменить смазку, устранить попадание воды. 3. Отрегулировать зазор по инструкции. 4. Выровнять длинный вал. 5. Заменить подшипник. 6. Ограничить скорость. |
| 7 | Серьезная утечка механического уплотнения | 1. Износ поверхности уплотнения, отложения. 2. Давление воды недостаточно (0,1–0,3 МПа). 3. Слишком большой осевой ход вала. 4. Нарушение установки. 5. Частицы в рабочей среде. | 1. Отшлифовать или заменить механическое уплотнение. 2. Обеспечить стабильное давление воды. 3. Отремонтировать упорный подшипник. 4. Выровнять и установить по стандарту. 5. Установить фильтр на входе. |
| 8 | Серьезная утечка сальника | 1. Износ, старение набивки. 2. Сильное или неравномерное затягивание сальника. 3. Повреждение или изгиб вала/втулки. 4. Недостаточная смазка/охлаждение. 5. Высокое содержание песка. | 1. Заменить набивку (каждые ~2000 ч). 2. Равномерно затянуть сальник, обеспечить капельное вытекание. 3. Отремонтировать или заменить вал/втулку. 4. Обеспечить подачу чистой воды. 5. Очистить воду, при необходимости заменить втулку. |
| 9 | Большой осевой ход / вибрация | 1. Износ упорного подшипника. 2. Неправильный зазор конца вала. 3. Слабый или плохо смазанный муфтовый соединитель. 4. Отклонение вертикальности подающей трубы. | 1. Проверить и заменить подшипник. 2. Отрегулировать зазор по инструкции. 3. Затянуть и смазать муфту. 4. Исправить вертикальность (≤2 мм/м). |
| 10 | Внезапное увеличение мощности | 1. Малый осевой зазор рабочего колеса. 2. Песок в воде, блокировка потока. 3. Поврежден подшипник двигателя. | 1. Остановить насос, отрегулировать зазор. 2. Разобрать и очистить насос; улучшить качество воды. 3. Заменить подшипник двигателя. |
| 11 | Утечка корпуса или соединений | 1. Изношенные уплотнения (O-ring, прокладка). 2. Ослабленные болты или неравномерная затяжка. 3. Дефекты отливки. | 1. Заменить уплотнения. 2. Затянуть болты равномерно. 3. Отремонтировать дефекты; при необходимости заменить корпус. |
| 12 | Разрыв трубопровода или вала | 1. Дефект материала, усталость или коррозия. 2. Несоосность, дополнительные изгибающие моменты. 3. Работа в резонансной зоне. 4. Гидравлический удар. | 1. Заменить деталь качественным материалом, антикоррозийная обработка. 2. Обеспечить соосность при установке. 3. Устранить вибрацию, избегать резонанса. 4. Установить демпфер гидравлического удара или обратный клапан. |
| 13 | Специфические неисправности глубинного насоса | 1. Попадание воды в кабель или соединение. 2. Камера двигателя не заполнена чистой водой. 3. Пропадание фазы или длительная перегрузка. | 1. Отремонтировать или заменить водонепроницаемый кабель/соединение. 2. Обеспечить постоянное заполнение камеры двигателя чистой водой. 3. Проверить защиту цепи, избегать пропадания фазы и перегрузки. |
Изучите методы технического обслуживания, которые помогают повысить надежность Вертикального полупогружного турбинного насоса и снизить время простоя.
| Ежедневное техническое обслуживание и уход за вертикальным полупогружным турбинным насосом | ||
| Категория обслуживания | Пункт обслуживания | Подробное содержание и стандарты |
| I. Проверка перед запуском | 1. Проверка внешнего вида и соединений | • Проверить насос, двигатель, трубопроводы и соединения на наличие ослаблений, утечек, повреждений и деформаций. • Проверить надежность анкерных болтов, защитных кожухов муфты и других креплений. |
| 2. Проверка системы смазки | • Масляная смазка: проверить уровень масла и его чистоту. При эмульсии, изменении цвета или загрязнении немедленно заменить. • Смазка консистентной смазкой: проверить достаточность смазки; рекомендуется использовать водостойкую смазку. | |
| 3. Ручной проворот и проверка направления вращения | • Провернуть муфту вручную и убедиться, что ротор вращается плавно и без трения. • Кратковременно включить двигатель и убедиться, что направление вращения соответствует стрелке на насосе. | |
| 4. Уплотнение и заливка воды | • Проверить систему охлаждения/промывки механического уплотнения и давление воды (0,1–0,3 МПа). • Для сальникового уплотнения проверить затяжку сальника. • Открыть вентиляционную пробку, заполнить насос жидкостью и удалить воздух. | |
| II. Контроль во время работы | 1. Контроль рабочих параметров | • Давление и расход: поддерживать работу в номинальном диапазоне. • Ток и температура двигателя: ток должен быть в пределах нормы, температура двигателя не должна быть чрезмерной. |
| 2. Контроль состояния подшипников | • Температура: температура подшипника не должна превышать температуру окружающей среды более чем на 35°C и не должна быть выше 80°C. • Вибрация: при 1800 об/мин RMS вибрации обычно не должна превышать 4,5 мм/с. | |
| 3. Контроль утечек уплотнений | • Механическое уплотнение: утечка ≤5 капель/мин. • Сальниковое уплотнение: регулировать до 30–60 капель/мин. | |
| 4. Контроль шума и вибрации | • Нормальный звук должен быть ровным и стабильным. При появлении трения, ударов или периодической вибрации насос немедленно остановить. | |
| III. Плановое профилактическое обслуживание | 1. Управление смазкой | • Первую замену масла выполнить через 100 ч, затем каждые 500 ч. Для насосов 2900 об/мин — каждые 400 ч; для 1450 об/мин — каждые 600 ч. • Проверять состояние смазки каждые 200 ч. |
| 2. Обслуживание системы уплотнения | • Регулярно регулировать затяжку сальника. Заменять набивку примерно каждые 2000 ч. • Проверять давление и расход промывочной воды механического уплотнения. | |
| 3. Проверка подшипников и втулок | • Проверять износ направляющих и упорных подшипников. • При сильном износе заменять втулки. | |
| 4. Проверка рабочего колеса и зазоров | • Проверять рабочее колесо на кавитацию, коррозию, износ и отложения. • Проверять зазор между рабочим колесом и уплотнительным кольцом (≤0,5 мм). | |
| 5. Центровка и затяжка | • Проверять соосность валов насоса и двигателя (≤0,05 мм). • Повторно затягивать анкерные болты и трубные соединения. | |
| 6. Проверка электрооборудования и трубопроводов | • Проверять изоляцию двигателя. • Проверять работу клапанов, надежность опор и очищать входные фильтры. | |
| IV. Длительный простой и сезонное обслуживание | 1. Защита от замерзания | • При температуре ниже 0°C полностью слить жидкость из насоса и системы охлаждения. |
| 2. Обслуживание при длительном простое | • Слить рабочую среду и тщательно очистить насос. • Нанести антикоррозионное масло на подвижные и сопрягаемые поверхности. • Использовать систему «3-3-3»: ручной проворот каждые 3 дня, работа под нагрузкой каждые 3 недели, замена воды уплотнения каждые 3 месяца. | |
| V. Специальные требования к конструкции | 1. Соосность и вертикальность длинного вала | • Обеспечивать соосность валов и вертикальность трубопровода при монтаже и обслуживании. |
| 2. Смазка направляющих подшипников | • Для водяной смазки обеспечивать непрерывную подачу чистой воды; для консистентной смазки — регулярное пополнение. | |
| 3. Контроль глубины погружения | • Обеспечить достаточную глубину погружения всасывающего раструба (>1 м). | |
Похожие статьи
