Риски и меры безопасности при работе насосов двустороннего входа под высоким давлением

При работе насосов двустороннего входа под высоким давлением могут возникать различные риски, включая утечки через корпус, отказ торцевого уплотнения, повышенную вибрацию, кавитацию, перегрузку электродвигателя и превышение допустимого давления в системе. Эти проблемы могут быть вызваны чрезмерным рабочим давлением, недостаточными условиями всасывания, неправильным выбором насоса, механическим износом или неэффективной системой защиты.

Для обеспечения безопасной и надежной эксплуатации необходимо проверять допустимые значения давления и рабочие пределы насоса, контролировать основные рабочие параметры и своевременно выявлять отклонения до того, как они приведут к серьезным повреждениям оборудования или аварийным ситуациям.

I. Почему насосы двустороннего входа протекают при высоком давлении?

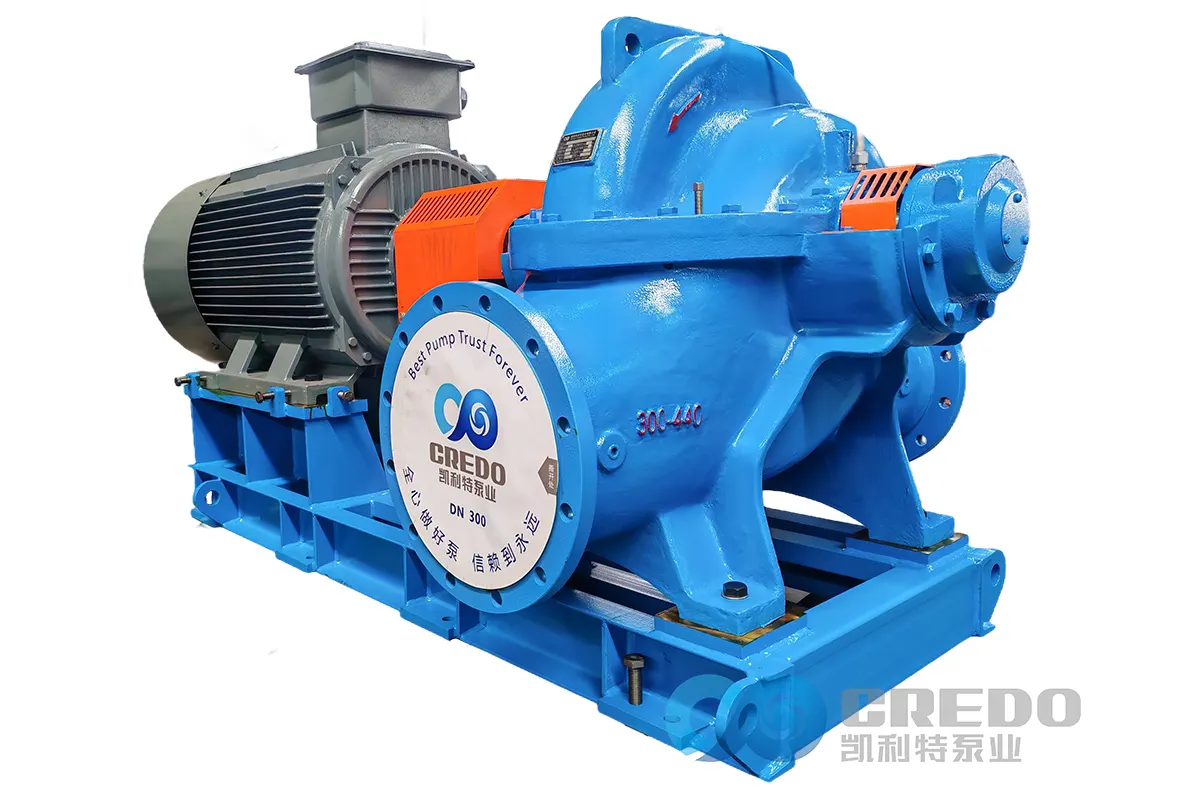

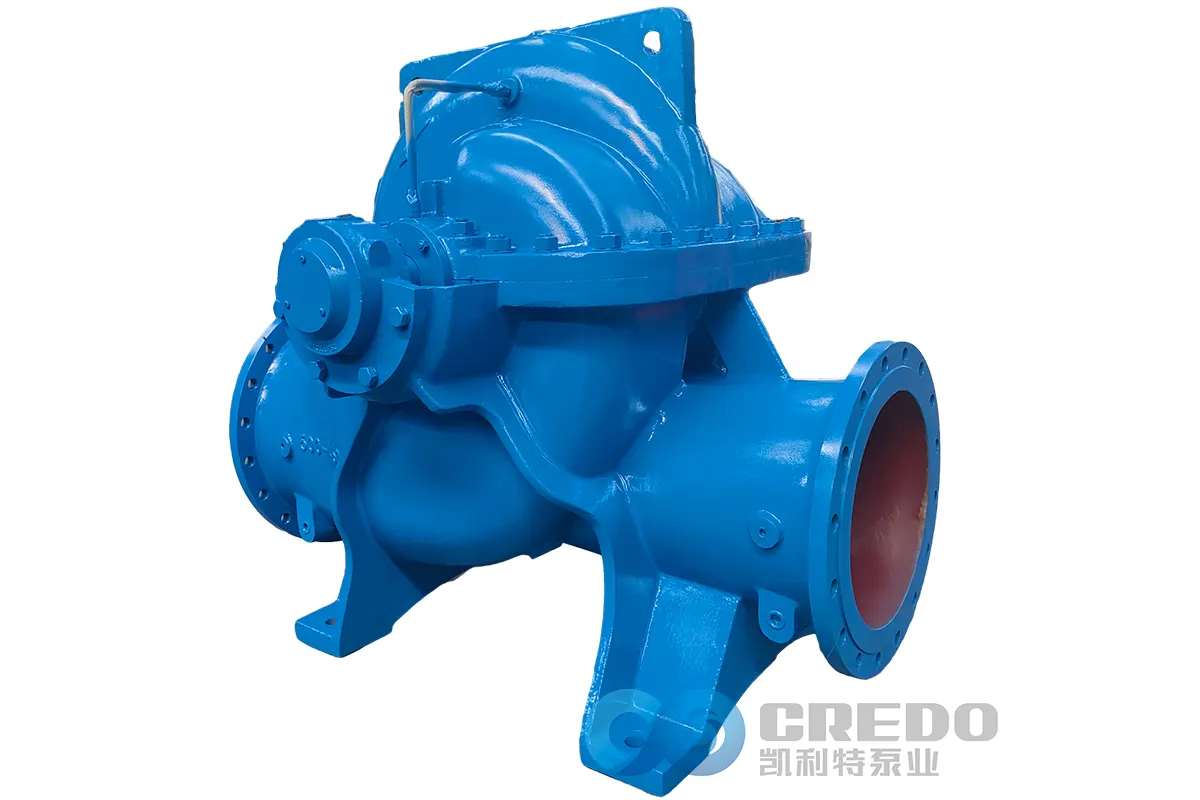

Насосы двустороннего входа имеют горизонтально разъемный корпус. Верхняя и нижняя половины корпуса удерживают внутреннее давление благодаря прокладке разъема, крепежным болтам и прочности конструкции корпуса. Когда внутреннее давление приближается к допустимому пределу корпуса, прокладки или болтового соединения либо превышает его, прижимное давление в плоскости разъема может стать недостаточным. Это может привести к утечкам, увеличению нагрузки на болты, деформации корпуса и повреждению прокладки.

В крайних случаях возможно растрескивание корпуса. Однако существенными сопутствующими факторами часто становятся дефекты литья, уменьшение толщины стенок вследствие коррозии, усталостные трещины, повторяющиеся колебания давления и гидравлические удары.

Если жидкость под высоким давлением вырывается или распыляется через разъем корпуса, это приводит к потере рабочей среды и создает опасность травмирования ударной струей, ожогов и скольжения персонала. Недостаточная очистка сопрягаемых поверхностей, неправильный выбор прокладки, неравномерное предварительное натяжение болтов и нарушение порядка их затяжки при техническом обслуживании или повторной сборке также повышают риск утечек.

Для снижения этих рисков необходимо проверять допустимое давление насоса по техническому паспорту, общим компоновочным чертежам, расчетам прочности и документации производителя. Предельные значения давления для корпуса, системы уплотнения и патрубков насоса следует сопоставлять с максимальным давлением, которое может возникнуть в системе, включая все обоснованно ожидаемые переходные режимы.

При плановых осмотрах особое внимание следует уделять следам жидкости и просачиванию в районе разъема корпуса, деформации корпуса, ослаблению болтов и аномальному повышению температуры. Одного контроля давления на выходе недостаточно для подтверждения безопасной эксплуатации.

II. Как высокое давление влияет на работу торцевого уплотнения?

Торцевые уплотнения не обязательно выходят из строя только из-за увеличения перепада давления. Однако проблемы могут возникнуть, если давление в системе превышает номинальное давление уплотнения или если давление в камере уплотнения и условия промывки не соответствуют конструкции уплотнения. В таких условиях пары трения, пружины, вторичные уплотнительные элементы и втулка вала могут подвергаться ненормальным рабочим нагрузкам.

К распространенным сопутствующим факторам относятся неправильный выбор уплотнения, наличие взвешенных твердых частиц в жидкости, кристаллизация, коррозионно-активные компоненты, недостаточное удаление воздуха из камеры уплотнения, недостаточное охлаждение, чрезмерное радиальное биение вала и увеличенные зазоры в подшипниках.

Отказ торцевого уплотнения может привести к утечке рабочей среды, коррозии или износу втулки вала, эрозии поверхностей трения и повышению температуры. При значительной утечке опасная жидкость может попасть в окружающее пространство. Хотя высокое давление способно усугублять эти проблемы, оно не является единственной причиной отказа. Также необходимо проверить радиальное биение вала, состояние подшипников, балансировку ротора и систему промывки уплотнения.

При увеличении утечки через торцевое уплотнение следует одновременно контролировать состояние промывочной жидкости, температуру камеры уплотнения и вибрацию насоса. Повышенная вибрация и неисправность уплотнения могут взаимно усугублять друг друга: вибрация ускоряет износ уплотнения, а коррозия втулки вала, скопление газа в камере уплотнения или эрозия под воздействием жидкости могут дополнительно ухудшать условия работы.

Поэтому простая замена компонентов уплотнения без выявления первопричины может привести к повторному отказу. При диагностике необходимо проверить давление в камере уплотнения, соосность и состояние вала, свойства рабочей жидкости и монтажные допуски.

III. Что вызывает повышенную вибрацию насосов двустороннего входа?

В системах с высоким давлением неправильное управление арматурой, чрезмерное дросселирование на выходе, недостаточный расход на всасывании, кавитация и работа вдали от расчетной рабочей точки могут вызывать пульсации давления и усиление вибрации. Насосы двустороннего входа также требуют точной сборки. Перекос опорных лап, ослабленные фундаментные болты, несоосность валов, дисбаланс ротора, изношенные подшипники и чрезмерные нагрузки на патрубки могут становиться более выраженными при тяжелых условиях эксплуатации.

Продолжительная вибрация может привести к перегреву подшипников, износу муфты, утечкам через торцевое уплотнение и ослаблению фундаментных болтов. В тяжелых случаях она может способствовать изгибу или разрушению вала. Однако разрушение вала встречается сравнительно редко и обычно связано с дополнительными факторами, такими как значительная несоосность, резонанс, усталостные трещины, гидравлические удары, заклинивание подшипников или многократные нештатные пуски и остановки.

При работе под высоким давлением необходимо контролировать уровень вибрации, температуру подшипников, состояние муфты, колебания давления на входе и выходе, а также необычный шум насоса.

При возникновении повышенной вибрации недостаточно просто подтянуть сальниковую набивку, болты корпуса или фундаментные болты. Диагностика должна также включать проверку расхода, располагаемого кавитационного запаса (NPSHₐ), состояния ротора, зазоров в подшипниках, перекоса опорных лап, а также сил и моментов, передаваемых от присоединенных трубопроводов на патрубки насоса.

IV. Может ли возникнуть кавитация в насосах двустороннего входа при высоком давлении?

Да. Высокое давление на выходе не гарантирует надлежащих условий всасывания. Если уровень жидкости снижается, всасывающий фильтр засоряется, всасывающий клапан остается частично закрытым, через всасывающий трубопровод проникает воздух или повышается температура жидкости, локальное давление внутри насоса может упасть ниже давления насыщенного пара жидкости при рабочей температуре. Это может вызвать кавитацию.

Кавитацию нельзя оценивать только по давлению на всасывании. Необходимо сравнивать располагаемый кавитационный запас (NPSHₐ) с требуемым кавитационным запасом насоса (NPSHᵣ), предусматривая соответствующий запас безопасности.

В системах высокого давления повышение температуры жидкости может уменьшать располагаемый кавитационный запас и увеличивать риск кавитации. Поэтому при оценке следует учитывать текущий уровень жидкости, ее температуру, потери давления во всасывающем трубопроводе, давление на входе и рабочие характеристики насоса.

К ранним признакам кавитации обычно относятся необычный шум, усиление вибрации, снижение напора и уменьшение КПД. Продолжительная кавитация может повреждать рабочее колесо, уплотнительные кольца и корпус насоса.

При устранении проблемы в первую очередь следует проверить всасывающий фильтр, уровень жидкости, положение арматуры, всасывающий трубопровод и общее гидравлическое сопротивление системы. Увеличение дросселирования на выходе не является универсальным способом устранения кавитации на стороне всасывания. Вместо этого необходимо восстановить надлежащие условия всасывания и убедиться, что насос работает в рекомендуемом диапазоне.

V. Как высокое давление может привести к перегрузке электродвигателя и превышению допустимого давления в системе?

При работе под высоким давлением чрезмерный расход, изменение плотности жидкости, неправильное регулирование выходной арматуры или увеличение противодавления в системе могут влиять на потребляемую насосом мощность на валу. В зависимости от рабочих характеристик насоса электродвигатель может потреблять чрезмерный ток, перегреваться или отключаться защитой от перегрузки.

Нештатные условия в системе, например внезапное закрытие выходного клапана, отказ обратного клапана или резкое изменение расхода, также могут вызвать скачки давления либо привести к превышению допустимого давления в системе.

Для центробежных насосов частичное закрытие выходного клапана с целью уменьшения расхода не всегда снижает нагрузку при любых условиях эксплуатации. В некоторых случаях давление на выходе повышается, а потребляемая мощность изменяется незначительно; в других случаях мощность на валу может увеличиваться. Поэтому закрытие выходного клапана нельзя рассматривать как универсальную меру устранения проблемы.

Система должна быть оснащена манометрами, датчиками давления, средствами защиты от превышения давления, блокировками и автоматическим остановом, а также средствами контроля тока электродвигателя. Эти приборы и защитные устройства необходимо регулярно обслуживать и проверять.

Для применений, требующих длительного регулирования расхода, следует совместно оценивать характеристики насоса и системы. Можно рассмотреть регулирование частоты вращения или правильно рассчитанную обточку рабочего колеса. При этом следует избегать продолжительной работы в нестабильных режимах и в области минимального расхода. Выбранный способ регулирования должен соответствовать рабочим ограничениям производителя насоса и учитывать максимально допустимое давление системы.

VI. Какие риски связаны с техническим обслуживанием, разборкой и неправильной повторной сборкой?

Даже после остановки насоса высокого давления корпус, трубопроводы и рабочая жидкость могут оставаться горячими. Кроме того, остаточное давление может сохраняться в корпусе насоса, камере уплотнения или подключенных трубопроводах.

Если система не изолирована надлежащим образом, давление не сброшено, жидкость не слита, электропитание не отключено и не выполнена процедура блокировки и маркировки источников энергии (LOTO), разборка разъема корпуса, компонентов уплотнения или трубопроводов может привести к внезапному выбросу жидкости, ожогам или неожиданному запуску оборудования.

При повторной сборке сопрягаемые поверхности разъема должны быть чистыми, прокладка — исправной, а болты корпуса необходимо затягивать в соответствии с процедурой, установленной производителем. Также следует проверить ротор, подшипники, муфту, торцевое уплотнение и опоры трубопроводов.

Уплотнительные кольца, также называемые кольцами износа, необходимо проверять на износ и чрезмерные зазоры. Перекос опорных лап, возникающий из-за неполного или неравномерного контакта лап насоса с опорной плитой, следует отличать от ослабленного или поврежденного фундамента, проблемы которого могут включать ослабление анкерных болтов, разрушение подливки или дефекты самой фундаментной конструкции.

Повторное использование несовместимых компонентов, установка деталей, не соответствующих исходным спецификациям, недостаточная чистота при сборке или неправильная центровка ротора могут вновь создать риски при последующей работе под высоким давлением.

Перед вводом насоса в эксплуатацию после технического обслуживания необходимо проверить систему промывки торцевого уплотнения, подачу охлаждающей воды, смазку подшипников, направление вращения, положение входной и выходной арматуры, а также защитные блокировки. Перед повторным пуском следует убедиться, что все необходимые проверки завершены и насос готов к безопасной работе.

Заключение

Основные опасности при работе насосов двустороннего входа под высоким давлением включают утечки через корпус и разъем из-за превышения допустимого давления, отказ торцевого уплотнения, повышенную вибрацию, кавитационные повреждения, перегрузку электродвигателя и превышение допустимого давления в системе. Эти риски не существуют изолированно друг от друга. Недостаточные условия всасывания, работа вне расчетной рабочей точки, пульсации давления, ухудшение состояния вала и подшипников, а также отказы защитных систем могут запускать цепочку взаимосвязанных неисправностей, приводящих к повреждению оборудования и угрозе безопасности персонала.

Для безопасной эксплуатации недостаточно контролировать только давление на выходе. Необходимо также отслеживать давление на всасывании, расход, кавитационный запас, вибрацию, температуру подшипников, состояние торцевого уплотнения и ток электродвигателя. Если возникают аномальная вибрация, необычный шум, быстрое повышение температуры, усиление утечки через уплотнение или частые срабатывания устройств защиты по давлению, следует при необходимости и при условии безопасности снизить нагрузку, изолировать соответствующую систему или остановить насос для проверки. Своевременные действия помогают предотвратить развитие небольших дефектов в серьезные неисправности оборудования и травмы персонала.

Часто задаваемые вопросы (FAQ)

Q1: Можно ли кратковременно эксплуатировать насосы двустороннего входа при давлении немного выше номинального?

Ответ: Нет. Эксплуатация при давлении выше номинального не рекомендуется. Корпус насоса, болты и прокладка разъема рассчитаны на определенные пределы давления. Даже небольшое превышение может увеличить механические напряжения и усталостную нагрузку, особенно в сочетании с гидравлическими ударами. Это может привести к повреждению прокладки разъема и утечке жидкости под высоким давлением, создавая серьезную опасность травмирования струей жидкости.

Q2: Опасно ли находиться рядом с разъемом корпуса при осмотре насоса двустороннего входа, работающего под высоким давлением?

Ответ: Да, это связано с существенным риском для безопасности. При повреждении прокладки жидкость под высоким давлением может выходить вбок вдоль плоскости разъема. Во время осмотра персоналу запрещается находиться непосредственно на пути возможного выброса жидкости через разъем корпуса или уплотнение вала.

Q3: Что может произойти, если насосы двустороннего входа продолжат работать с повышенной вибрацией при высоком давлении?

Ответ: Повышенная вибрация может привести к ослаблению болтов, повреждению прокладок и увеличению радиального и осевого перемещения ротора. Это может вызвать трение рабочего колеса об уплотнительные кольца, отказ подшипников, а в тяжелых случаях — разрушение вала или растрескивание корпуса. В зависимости от интенсивности вибрации и правил безопасности на объекте необходимо безопасно снизить нагрузку или остановить насос для осмотра.

Q4: Можно ли сразу открыть разъем корпуса насоса двустороннего входа после сброса давления?

Ответ: Нет. Необходимо также слить жидкость и убедиться, что манометр показывает нулевое давление. В отдельных участках трубопроводов или корпуса насоса может сохраняться остаточное давление. Перед разборкой оборудование необходимо изолировать, выполнить блокировку и маркировку источников энергии (LOTO) и убедиться, что все остаточное давление безопасно сброшено.

Q5: Какой основной риск возникает при остановке насоса двустороннего входа, работающего под высоким давлением?

Ответ: Одним из основных рисков является гидравлический удар, вызванный обратным потоком. Обратный поток может привести к вращению рабочего колеса в обратном направлении, возникновению обратной осевой силы и повреждению упорного подшипника. Переходные скачки давления также могут повредить прокладки и трубопроводы. Для снижения риска гидравлического удара может использоваться правильно подобранный и настроенный обратный клапан, например безударный обратный клапан или клапан с контролируемым закрытием. Выбор решения должен основываться на конструкции системы и анализе переходных гидравлических процессов.

Q6: Менее ли опасна кавитация для насосов двустороннего входа высокого давления, чем для насосов, работающих при низком давлении?

Ответ: Нет. Кавитация может вызывать серьезные повреждения и при высоком рабочем давлении. Схлопывание паровых пузырьков рядом с твердыми поверхностями создает локальные ударные нагрузки, которые вызывают эрозию рабочего колеса и уплотнительных колец. Колебания давления при нестабильной работе также могут подвергать уплотнения, фланцы и другие элементы, удерживающие давление, повторяющимся нагрузкам и ускорять усталостные повреждения. Риск кавитации следует оценивать с учетом условий всасывания, температуры жидкости, располагаемого и требуемого кавитационного запаса, а также рабочей точки насоса.
