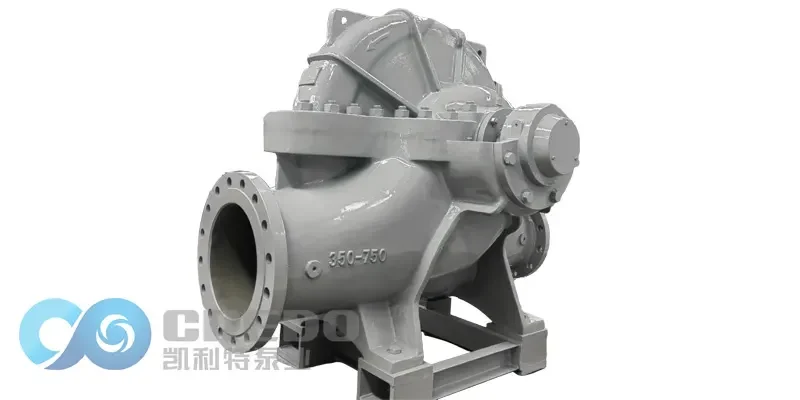

Понимание Балансировочного Отверстия в Рабочем Колесе Насоса Двухстороннего Всасывания​​

В насосах двухстороннего всасывания рабочее колесо играет ключевую роль в эффективной перекачке жидкости. Одной часто упускаемой из виду, но важной конструктивной особенностью рабочего колеса является балансировочное отверстие (также известное как обратный канал). Его основная функция — снижение осевого усилия, возникающего во время работы насоса, тем самым уменьшая износ подшипников и упорных дисков, а также повышая общую долговечность и производительность насоса.

Что такое Балансировочное Отверстие в Рабочем Колесе Насоса Двухстороннего Всасывания?​​

Балансировочное отверстие — это небольшое отверстие, выполненное в рабочем колесе насоса двухстороннего всасывания. Когда рабочее колесо вращается, оно передает энергию жидкости, заставляя ее перемещаться от центра («глазка») колеса к периферии по проточным каналам между лопатками. Этот процесс увеличивает как давление, так и скорость жидкости, что, в свою очередь, создает усилие в осевом направлении вперед. Это осевое усилие воздействует на упорные элементы насоса, что может вызвать преждевременный износ при отсутствии компенсации.

Для противодействия этому, балансировочное отверстие позволяет небольшой части высоконапорной жидкости с периферии рабочего колеса перетечь обратно в область низкого давления у входа («глазка»). Этот обратный поток помогает сбалансировать осевое усилие и защищает критические компоненты, такие как подшипники и упорные диски, от чрезмерных нагрузок.

Соображения по Конструкции и Влияние на Производительность​​

Эффективность балансировочного отверстия в снижении осевого усилия во многом зависит от его размера и количества. Грамотно спроектированное балансировочное отверстие может значительно продлить срок службы насоса двухстороннего всасывания, уменьшив механическую нагрузку на осевые опорные компоненты. Однако за это приходится платить. Жидкость, проходящая через балансировочное отверстие, представляет собой небольшую потерю эффективности — как правило, от 2% до 5% расчетного расхода.

Кроме того, утечка через балансировочное отверстие может нарушить плавность потока жидкости, входящей в рабочее колесо, особенно когда она сталкивается с основным входным потоком. Это нарушение может ухудшить кавитационные характеристики насоса, сделав его более подверженным кавитационным повреждениям в условиях низкого давления.

Поведение Потока в Нерасчетных Режимах​​

При расходах, отличных от номинальных, характеристики внутреннего потока значительно меняются. Например, при малых расходах эффекты предварительной закрутки потока могут привести к тому, что давление на входе («глазке») станет ниже, чем на внешней периферии, что увеличит утечку через балансировочное отверстие. Хотя это может немного увеличить напор насоса двухстороннего всасывания, давление в полости под уплотнительным кольцом остается низким, что приводит к дальнейшему снижению осевого усилия.

И наоборот, при высоких расходах напор насоса падает, что также приводит к уменьшению осевого усилия. Таким образом, конструкция балансировочного отверстия должна быть оптимизирована не только для нормального режима работы, но и для нерасчетных условий эксплуатации.

Рекомендуемое Конструктивное Соотношение​​

Исследования и практический опыт показывают, что суммарная площадь балансировочных отверстий должна составлять примерно 5–8 раз площадь зазора уплотнительного кольца рабочего колеса (кольца износа, также известного как ротационное уплотнение). Это соотношение помогает достичь оптимального баланса между снижением осевого усилия и сохранением эффективности, обеспечивая надежную работу насоса двухстороннего всасывания в диапазоне рабочих условий.

Заключение​​

Понимание назначения и конструкции балансировочного отверстия в рабочем колесе насоса двухстороннего всасывания имеет важное значение для инженеров и специалистов по обслуживанию, стремящихся оптимизировать производительность и ресурс насоса. Хотя оно приводит к незначительным потерям эффективности, балансировочное отверстие является критическим элементом в управлении осевым усилием и защите внутренних компонентов насоса. Любому, кто эксплуатирует или проектирует системы с насосом двухстороннего всасывания, внимательное отношение к размеру, расположению и взаимодействию балансировочного отверстия с другими компонентами, такими как уплотнительные кольца, может значительно повысить надежность насоса и снизить затраты на техническое обслуживание.
