Оптимизация рабочего колеса насоса двустороннего входа

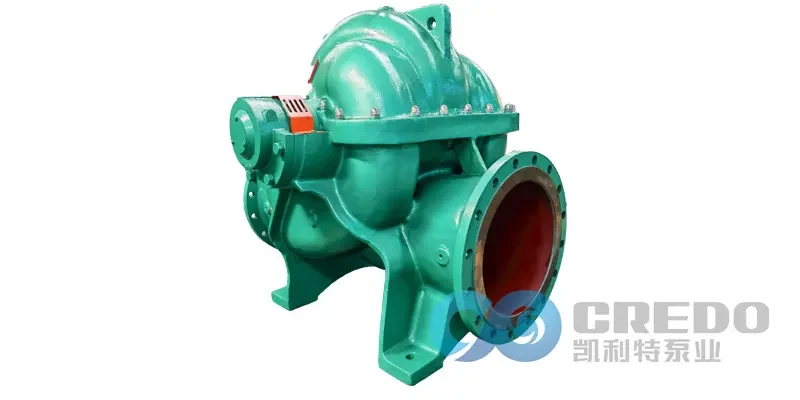

Насосы двустороннего входа (горизонтальные центробежные насосы) широко применяются в системах муниципального водоснабжения, циркуляции на ТЭС и других сферах с высоким расходом благодаря симметричной конструкции и удобству обслуживания. Однако их двухсторонние рабочие колеса при работе на высоких скоростях подвержены кавитации из-за локальных зон низкого давления, что приводит к резкому падению КПД и повышенной вибрации. В данной работе предложено комплексное решение, сочетающее снижение NPSHr (требуемого кавитационного запаса) и оптимизацию энергопотребления через геометрическую реконфигурацию колеса, согласование проточной части и системный подход.

1. Кавитационные характеристики и проблемы проектированиянасосов двустороннего входа

Двухстороннее рабочее колесо, несмотря на равномерное распределение потока, имеет две критические зоны кавитационного риска:

Зона низкого давления на передней кромке лопасти: Резкие градиенты скорости в центральном разделителе колеса вызывают локальное падение давления ниже давления парообразования.

Область взаимодействия с языком спирального отвода: Зазор между выходом колеса и языком отвода (3–5% диаметра колеса) генерирует периодические пульсации давления.

Экспериментальные данные показывают, что при отклонении расхода на ±15% от точки максимального КПД (BEP) значение NPSHr может увеличиваться на 40%. Традиционные конструкции жертвуют эффективностью ради снижения NPSHr, что требует многопараметрической оптимизации.

2. Ключевые технологии геометрической оптимизации двухвходовых рабочих колес

2.1 Асимметричный дизайн угла обмотки лопастей

Дифференцированные углы обмотки передней кромки: Назначение неравных углов обмотки для сторон всасывания и нагнетания рабочего колеса (например, β₁=28° на входной стороне, β₂=32° на выходной стороне) для снижения резкого изменения скорости в средней части язычка. CFD-моделирование показывает, что такой дизайн уменьшает стандартное отклонение давления в каналах рабочего колеса на 22%.

3D-скрученные лопасти: Использование параметрических инструментов моделирования (например, ANSYS BladeGen) для создания осевых сужающихся профилей лопастей, уменьшающих угол установки на конце лопасти на 5°–8° по сравнению со ступицей. Это устраняет вторичные потоки. В примере модернизации муниципальной водопроводной станции удалось снизить NPSHr с 6,3 м до 4,1 м.

2.2 Динамическое согласование рабочего колеса и улитки

Улитка с переменным сечением: Установка регулируемых диффузорных лопаток на выходе улитки для автоматической корректировки угла раскрытия (8°–15°) в зависимости от расхода в реальном времени. При 70% от номинального расхода (BEP) уменьшение угла лопатки до 10° поддерживает безопасную скорость потока (4–6 м/с) в улитке.

Ступенчатый язычок улитки: Замена традиционного прямоугольного язычка на трехступенчатую структуру (разница высот Δh=0,03D₂ на ступень) для снижения воздействия обратного потока. Испытания показали, что такая конструкция уменьшает скорость вибрации, вызванной кавитацией, с 7,1 мм/с до 3,8 мм/с в насосе диаметром 200 мм.

3. Ключевые технологии геометрической оптимизации двухстороннего рабочего колеса

3.1 Асимметричное проектирование угла охвата лопастей

Дифференцированные углы атаки: Различные углы на передней кромке (например, β₁=28° на входе, β₂=32° на выходе) снижают градиенты скорости в центральном разделителе. CFD-моделирование показывает уменьшение стандартного отклонения давления на 22%.

Трехмерные искривленные лопасти: Параметрические инструменты (ANSYS BladeGen) формируют профили с уменьшением угла установки на 5–8° к внешнему краю, устраняя вторичные течения. В проекте водоканала NPSHr снизился с 6.3 м до 4.1 м.

3.2 Динамическое согласование колеса и спирального отвода

Отвод с регулируемым сечением: Настраиваемые направляющие лопатки изменяют угол диффузора (8–15°) в зависимости от расхода. При 70% BEP угол уменьшается до 10°, сохраняя безопасную скорость 4–6 м/с.

Ступенчатый язык отвода: Замена прямого языка на трехступенчатую структуру (Δh=0.03D₂) снижает ударные нагрузки от обратных потоков. Испытания насоса диаметром 200 мм показали уменьшение вибрации с 7.1 мм/с до 3.8 мм/с.

3.3 Материалы с низким NPSHr и методы обработки поверхностей

Композитные лопасти:

Сталь-керамика: Нитрид кремния (Si₃N₄, 2 мм, 1500 HV), нанесенный взрывным методом на сталь 06Cr13Ni4Mo, увеличил стойкость к кавитации в 3.2 раза.

Лазерное напыление никелевого сплава: Покрытие Inconel 625 (0.5 мм) на напорной стороне подавляет рост микротрещин. Насосы для морской воды работали 8000 часов при 5% содержании воздуха.

Супергидрофобные покрытия: Графен-политетрафторэтиленовое покрытие (угол смачивания >150°) в каналах снижает сопротивление. Для насоса 2000 м³/ч КПД вырос на 2.1%, критический NPSHr снизился на 0.4 м.

4. Системная оптимизация и интеллектуальное управление

4.1Стабилизирующее устройство с двусторонним входом

Установка конфузора с двойной спиралью (r=θ/2π) и направляющими рёбрами (высота: 1/8 диаметра) снизила неравномерность скорости на входе с 12% до 5%.

4.2 Мониторинг кавитации и адаптивная компенсация

Акустическая эмиссия: Широкополосные датчики (20 кГц–1 МГц) выделяют кавитационные частоты (120–180 кГц). При превышении порога регулируются входные заслонки.

Магнитные подшипники: Активные магнитные подшипники (AMB) компенсируют осевые силы от кавитации, ограничивая вибрацию до 25 мкм в питательных насосах АЭС.

Заключение

Снижение NPSHr в насосах двустороннего входа требует отказа т традиционной симметричной конструкции. Интеграция асимметричных рабочих колес, умных материалов и замкнутого управления обеспечивает подавление кавитации и энергоэффективность. Технологии цифровых двойников ускорят будущие оптимизации, продвигая насосы к интеллектуализации и устойчивому развитию.
