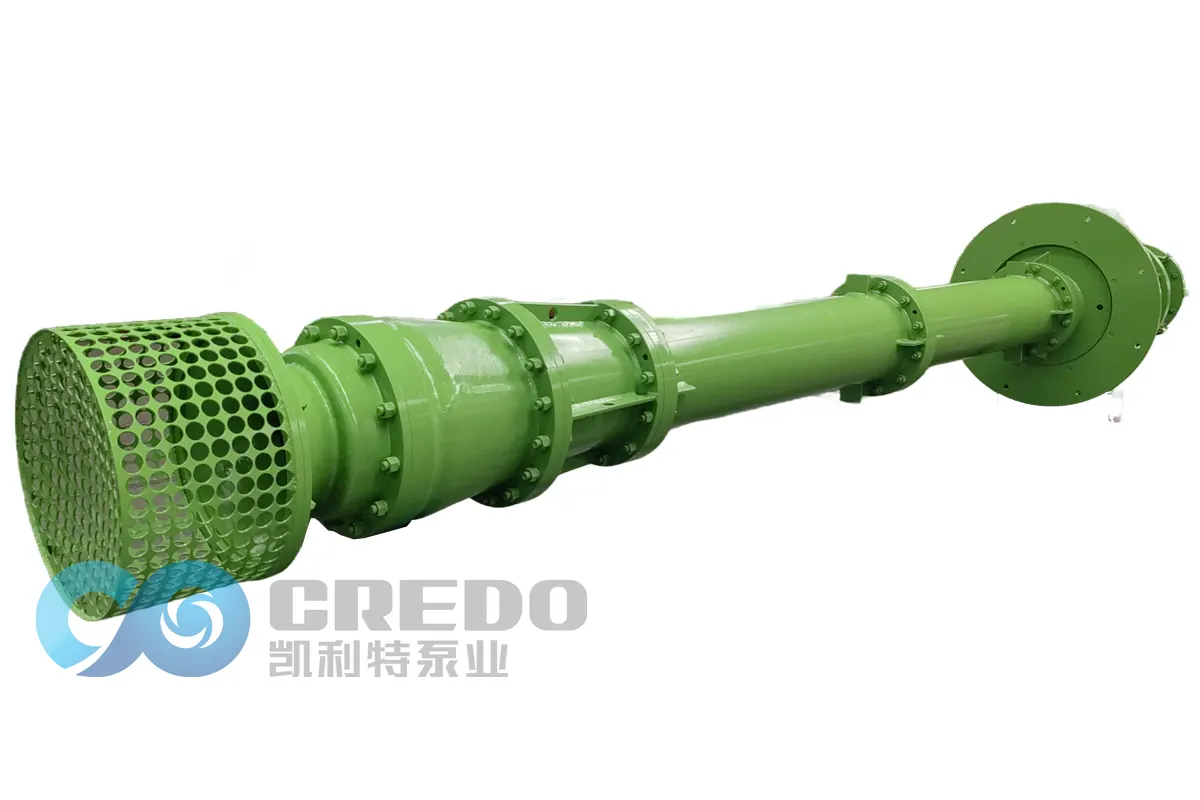

Влияние на эффективность вертикальные турбинные насосы

Рабочее колесо и диффузор являются ключевыми гидравлическими компонентами вертикальных турбинных насосов, и их конструктивное исполнение напрямую определяет эффективность преобразования энергии потока, тем самым влияя на энергопотребление и стабильность работы насоса. Исходя из основных функций этих двух узлов, в статье анализируется влияние конфигурации рабочего колеса, параметров диффузора и их согласования на эффективность вертикальных турбинных насосов. Также предлагаются целевые направления оптимизации, обеспечивающие практические рекомендации для выбора конструкции насоса, а также оптимизации эксплуатации и технического обслуживания.

1. Ключевые функции рабочего колеса и направляющего аппарата

В процессе работы вертикальные турбинные насосы рабочее колесо за счёт вращения преобразует механическую энергию электродвигателя в кинетическую и потенциальную энергию жидкости, обеспечивая её транспортировку на большие расстояния. Направляющий аппарат принимает поток, выходящий из рабочего колеса, и посредством стационарных каналов устраняет вращательное движение, дополнительно преобразуя часть кинетической энергии в энергию давления и снижая гидравлические потери.

Совместно рабочее колесо и направляющий аппарат образуют согласованную систему «преобразование энергии — контроль потерь». Рациональность их конструкции напрямую определяет эффективность энергетического преобразования и является ключевым фактором, влияющим на общую эффективность вертикально-турбинных насосов.

2. Ключевые конструктивные параметры, влияющие на эффективность насоса

Категория конструктивных параметров	Основные факторы влияния	Подробное описание влияния
Конфигурация рабочего колеса	Степень закрытости, профиль лопаток, гидравлическая модель	1. Закрытые рабочие колёса (с полностью замкнутыми каналами) обеспечивают эффективность на 2–8 % выше по сравнению с полуоткрытыми, а также более широкий диапазон высокоэффективной работы; 2. Лопатки смешанного течения обеспечивают более плавное движение жидкости, снижая ударные потери и износ; 3. Неправильный осевой зазор у полуоткрытых колёс усиливает обратные потоки и потери на трение, что приводит к снижению подачи и эффективности
Основные параметры направляющего аппарата	Положение входных и выходных кромок, плотность, количество лопаток	1. Внешний радиус входной кромки направляющего аппарата должен превышать внешний радиус рабочего колеса, а внутренний радиус — быть меньше внутреннего радиуса колеса, при близкой к радиальной компоновке для снижения ударных потерь; 2. Плотность направляющего аппарата должна соответствовать удельной скорости (чем выше удельная скорость, тем реже лопатки); 3. Рекомендуемое количество лопаток — 5–9, при этом желательно, чтобы их число было взаимно простым с числом лопаток рабочего колеса для предотвращения резонанса
Согласование рабочего колеса и направляющего аппарата	Осевой зазор	1. Рекомендуемое значение — 0,05–0,1 от наружного диаметра рабочего колеса (например, при диаметре 100 мм — 5–10 мм); 2. Для вертикально-турбинных насосов с низкой удельной скоростью рекомендуется диапазон 0,05–0,08; 3. Слишком большой или слишком малый зазор нарушает непрерывность потока, вызывает вихревые потери и снижает эффективность

3. Направления оптимизации конструкции рабочего колеса и направляющего аппарата

Оптимизация должна базироваться на принципе согласованного взаимодействия. Рекомендуется отдавать приоритет закрытым рабочим колёсам смешанного течения с применением современных гидравлических моделей для оптимизации кривизны лопаток, что обеспечивает более плавное течение жидкости и снижает ударные и обратные потери. Конструкция направляющего аппарата должна точно соответствовать параметрам рабочего колеса, с рациональным выбором положения входных и выходных кромок, плотности лопаток и углов наклона каналов для минимизации гидравлического сопротивления.

Необходимо строго контролировать осевой зазор между рабочим колесом и направляющим аппаратом, применяя различные диапазоны параметров для вертикально-турбинных насосов с разной удельной скоростью. Кроме того, использование модульных конструкций направляющего аппарата позволяет упростить проектирование каналов, снизить сложность изготовления и одновременно повысить гидравлическую эффективность.

С учётом конкретных условий эксплуатации рекомендуются следующие варианты согласования:

Условия эксплуатации	Рекомендации по рабочему колесу	Рекомендации по направляющему аппарату	Рекомендуемый осевой зазор (× наружный диаметр колеса)	Цель согласования
Большой расход	Закрытое рабочее колесо большого диаметра	6–8 лопаток с низкой плотностью	0,08–0,1	Предотвращение перегруженности каналов и снижение ударных потерь
Большой напор	Рабочее колесо с лопатками, загнутыми назад	7–9 лопаток с повышенной плотностью	0,05–0,07	Усиление преобразования кинетической энергии в давление и обеспечение стабильной эффективности

4. Заключение

Таким образом, конструкция и точность согласования рабочего колеса и направляющего аппарата являются определяющими факторами эффективности вертикальные турбинные насосы. Рациональный выбор конфигурации рабочего колеса, параметров направляющего аппарата и осевого зазора напрямую влияет на эффективность преобразования энергии и эксплуатационную устойчивость.

Путём оптимизации степени закрытости рабочего колеса и гидравлической модели, точного согласования параметров направляющего аппарата и контроля осевого зазора можно значительно повысить эффективность вертикально-турбинных насосов, расширить диапазон высокоэффективной работы и достичь целей энергосбережения. В практических условиях оптимизация конструкции должна выполняться с учётом конкретных режимов эксплуатации, чтобы в полной мере реализовать синергетический эффект гидравлических компонентов.
