Почему клапан минимального расхода необходим для Турбинных полупогружных насосов

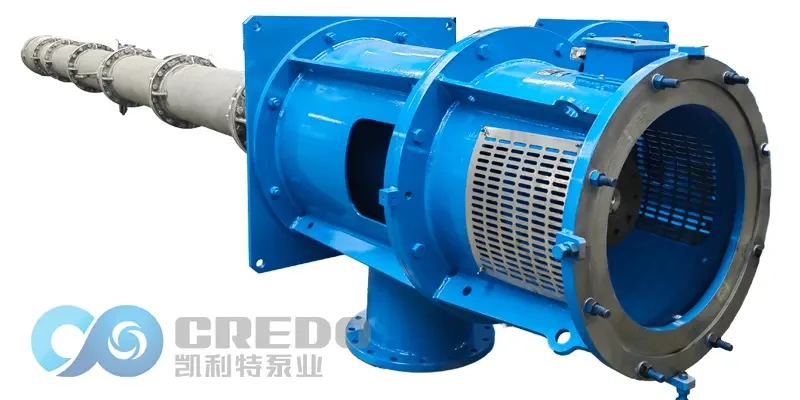

Турбинные полупогружные насосы широко применяются в системах с высоким давлением и непрерывным режимом работы, таких как электростанции, водоочистные сооружения и промышленные установки. Для обеспечения надёжной долгосрочной эксплуатации одним из критически важных, но часто упускаемых из виду компонентов является клапан минимального расхода, также известный как автоматический клапан рециркуляции (ARV). Этот клапан играет важную роль в защите насоса от перегрева, кавитации, вибраций и нестабильности системы при низком расходе.

В этой статье рассматриваются принцип работы, преимущества, требования к установке и рекомендации по техническому обслуживанию клапана минимального расхода в системе с Турбинными полупогружными насосами.

1. Что такое клапан минимального расхода и как он работает?
Клапан минимального расхода устанавливается на выходе Турбинного полупогружного насоса. Он обеспечивает поддержание минимального расхода даже при пониженном спросе в системе, предотвращая перегрев и повреждение насоса.
Клапан работает аналогично обратному клапану и регулируется в зависимости от расхода в основной трубопроводе:
Когда поток в основном трубопроводе превышает установленный порог, байпас закрыт.
Когда поток падает ниже минимума, клапан автоматически открывает байпасную линию, перенаправляя поток обратно в деаэратор или резервуар, обеспечивая рециркуляцию и защиту насоса.
Эта саморегулирующаяся система использует внутренние механические рычаги и диски клапана для определения изменения расхода и автоматической регулировки байпаса.

2. Принцип работы клапана минимального расхода
Нормальные условия потока: При нормальном расходе в системе основной диск клапана открыт, а механический рычаг закрывает байпас. Весь поток направляется в технологическую линию.

Условия низкого расхода: По мере снижения расхода основной диск начинает закрываться. Как только он достигает порогового значения, основной проход полностью перекрывается, а байпас открывается. Это позволяет жидкости циркулировать от напорного патрубка насоса обратно к его входу или в деаэратор, предотвращая повреждение.

Таким образом, Турбинные полупогружные насосы никогда не остаются без потока, даже при пуске, остановке или в условиях низкого спроса.

3. Основные преимущества использования клапана минимального расхода
Клапан минимального расхода объединяет несколько защитных и регулирующих функций в одном устройстве. Основные преимущества:
Автоматическая саморегуляция: Работает в зависимости от изменения потока без внешнего питания или управляющих сигналов.
Управление байпасом: Снижает потери энергии, избегая постоянной рециркуляции.
Функция обратного клапана: Встроена как в основной, так и в байпасный контур.
Компактная конструкция: Т-образный корпус экономит место и упрощает монтаж.
Энергоэффективность: Нет необходимости в постоянной рециркуляции, что снижает энергопотребление.
Снижение сложности системы: Объединяет несколько компонентов в одном, уменьшая затраты на проектирование и закупку.
Снижение общих затрат: Минимизирует первоначальные инвестиции, затраты на установку и обслуживание.
Повышенная надёжность: Снижает риск кавитации и механических повреждений при низком расходе.
Защита насоса при любых условиях: Обеспечивает безопасную работу Турбинного полупогружного насоса даже при аномальном расходе.
Отсутствие необходимости в обслуживании: Механическая конструкция с минимальным числом отказов и без внешнего управления.

4. Рекомендации по установке
Чтобы клапан минимального расхода функционировал корректно:
Местоположение: Устанавливайте клапан как можно ближе к выходу насоса — желательно на расстоянии до 1,5 метров, чтобы снизить шум и риск гидравлического удара.
Ориентация: Предпочтительна вертикальная установка (поток снизу вверх), но возможен и горизонтальный монтаж.
Направление байпаса: Убедитесь, что поток направлен обратно в деаэратор, бак или на вход насоса для эффективной рециркуляции.

5. Уход и техническое обслуживание
Для продления срока службы клапана минимального расхода и обеспечения его надёжной работы:
Хранение: Храните в сухом, проветриваемом помещении; герметично закройте оба конца, чтобы предотвратить попадание мусора.
Проверка перед использованием: Убедитесь в наличии маркировки, осмотрите уплотнительные поверхности и внутреннюю полость на наличие загрязнений.
Регулярная проверка: После установки периодически проверяйте уплотнения и O-кольца. Изношенные элементы своевременно заменяйте или ремонтируйте.
Очистка: Держите внутренние элементы в чистоте, чтобы избежать засоров или отказов.

Заключение
Клапан минимального расхода является важным элементом защиты для любых Турбинных полупогружных насосов, работающих в условиях переменного расхода. Он автоматически обеспечивает минимальную рециркуляцию, предотвращая повреждения от кавитации, перегрева и сухого хода — проблем, часто встречающихся в системах с высоким давлением. Благодаря своей интегрированной конструкции, простоте и энергоэффективности, этот клапан способствует надёжной и экономичной работе насосных систем.

Для долговременной эксплуатации и защиты оборудования установка клапана минимального расхода — не просто рекомендация, а необходимость.
