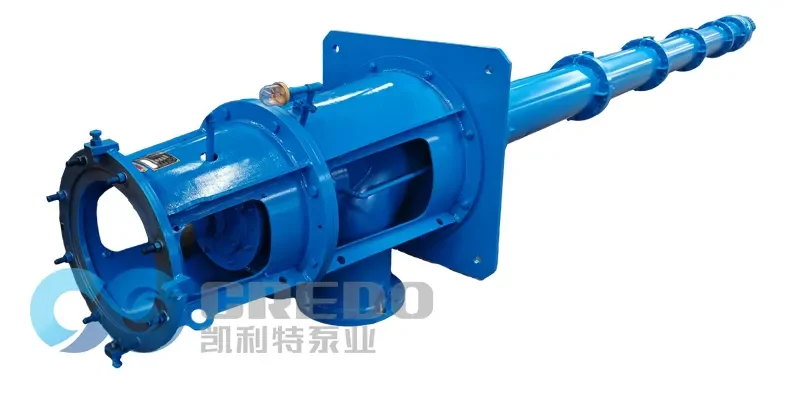

10 возможных причин поломки вала турбинного полупогружного насоса

Понимание возможных причин повреждения вала Турбинные полупогружные насосы имеет решающее значение для поддержания надежности системы, минимизации простоев и избегания дорогостоящего ремонта. В этой статье рассматриваются 10 ключевых причин отказа вала насоса с акцентом на эксплуатационные, механические и экологические факторы, влияющие на производительность и целостность Турбинные полупогружные насосы.

1. Работа вне зоны наилучшей эффективности (BEP)

Эксплуатация насоса вне его точки наилучшей эффективности (Best Efficiency Point) является основной причиной повреждения вала. При работе за пределами оптимального режима возникают чрезмерные радиальные силы, вызывающие прогиб и изгиб вала, что приводит к усталостным напряжениям. Продолжительная работа в таком режиме значительно сокращает срок службы вала.

2. Изогнутый вал насоса

Изогнутый вал приводит к разбалансировке и несоосности, создавая повреждающее воздействие, схожее с работой вне BEP. Такая деформация может быть вызвана плохим качеством изготовления или неправильной транспортировкой и установкой. Прямолинейность вала должна соответствовать строгим допускам — обычно в пределах 0,001–0,002 дюйма.

3. Дисбаланс рабочего колеса или ротора

Дисбаланс ротора вызывает поперечные вибрации и «вращательное биение» вала, что имитирует изгиб и ведёт к усталостному разрушению. Регулярная динамическая балансировка рабочего колеса особенно важна даже для насосов с низкой скоростью вращения, чтобы обеспечить устойчивость вала.

4. Свойства и изменение параметров жидкости

Неожиданные изменения вязкости, температуры или удельного веса перекачиваемой жидкости могут увеличить крутящий момент и нагрузку на вал. Например, перекачка мазута № 4 при температуре 0 °C вместо расчётных 35 °C значительно увеличивает вязкость, что повышает сопротивление и механическое напряжение. Кроме того, агрессивные среды могут снижать предел усталости материалов вала и способствовать его разрушению.

5. Работа с переменной скоростью (VFD)

Хотя частотные преобразователи (VFD) обеспечивают гибкость управления, при неправильной настройке они могут увеличить нагрузку на вал. При снижении скорости крутящий момент возрастает: насос, работающий на половинной скорости, может потребовать в два раза больший момент, чем заложено в проекте. Необходимо учитывать допустимую мощность торможения на каждые 100 об/мин, чтобы не повредить вал.

6. Неправильное использование и несоответствие передаточных систем

Игнорирование рекомендаций производителя по типу привода может привести к преждевременной поломке вала. Турбинные полупогружные насосы, спроектированные для прямого соединения с приводом, могут не выдержать работы с ремёнными или цепными передачами из-за дополнительных боковых нагрузок. Например, насосы стандарта ANSI B73.1 не предназначены для ременного привода. При использовании альтернативных приводов необходимо снижать номинальную мощность.

7. Несоосность

Даже незначительное смещение между двигателем и насосом может вызывать изгибающие усилия, перегружающие вал и приводящие к его разрушению. Часто это проявляется в виде преждевременного износа подшипников или вибрации. Установка должна проводиться с применением прецизионных инструментов или лазерной центровки.

8. Внешние источники вибрации

Помимо дисбаланса и несоосности, на вал могут воздействовать вибрации от внешних источников, таких как кавитация, резонанс в трубопроводе или гидравлическая нестабильность. Постоянный мониторинг с помощью анализа вибраций помогает своевременно выявлять и устранять эти проблемы.

9. Неправильная установка компонентов

Ошибки при установке критически важных компонентов — таких как рабочие колёса, муфты и втулки — могут привести к постепенному смещению вала (shaft creep), износу и усталости. Необходимо соблюдать точность сборки и затяжку с нужным моментом.

10. Неправильно подобранная скорость работы

Работа насоса за пределами расчётного диапазона скоростей влияет не только на крутящий момент. При низких скоростях теряется эффект жидкостного демпфирования, известный как эффект Ломакина, который стабилизирует ротор. При высоких скоростях увеличивается инерция, превышающая конструкционные пределы, что ускоряет износ и приводит к поломке вала.

Заключение

Поломки вала в турбинных полупогружных насосах зачастую можно предотвратить за счёт правильной эксплуатации, регулярного контроля и планового технического обслуживания. Факторы, такие как работа вне BEP, изменения в составе жидкости и неправильная установка, могут значительно сократить срок службы вала. Понимание и устранение этих 10 распространённых причин поможет повысить надёжность, эффективность и избежать серьёзных отказов насоса. Всегда следуйте инструкциям производителя и применяйте лучшие практики, соответствующие вашей конкретной задаче, чтобы обеспечить длительную и безопасную работу турбинного полупогружного насоса.
