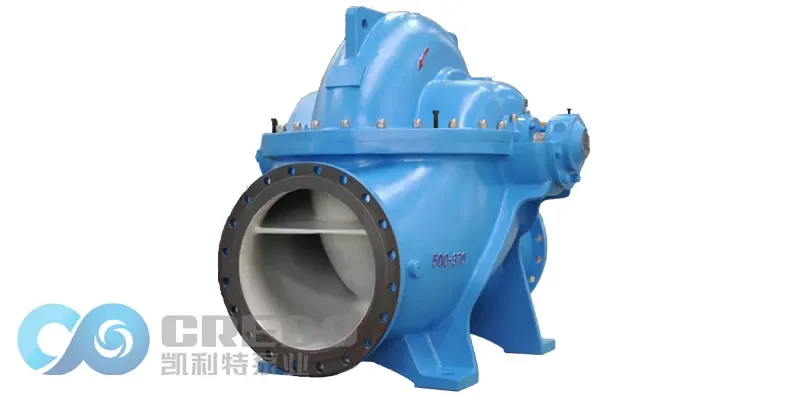

Варианты Кронштейнов и Смазки для Насосов Двустороннего Входа
Насосы двустороннего входа зависят от правильно разработанной системы кронштейнов, обеспечивающей устойчивость, поддержку ротора и долговечную эффективную работу. Существуют различные типы кронштейнов — с тонкомасляной смазкой, с консистентной смазкой и бочкообразные кронштейны — каждый из которых предназначен для определённых условий эксплуатации и требований по производительности.
В этой статье рассматриваются конструктивные особенности, составные элементы и критерии выбора, чтобы помочь вам определить подходящий тип кронштейна для ваших операционных условий.
Типы опор и ключевые компоненты
| Тип опоры | Ключевые компоненты |
| Опора с тонкой масляной смазкой | Корпус опоры и крышка, Вал, Корпус подшипника и подшипники, Сальник подшипника, Муфта фиксирующая, Контргайка, Масляный сальник, Водосберегающая пластина, Разборное кольцо |
| Опора с смазкой консистентной смазкой | Прозрачная инспекционная крышка, Чашка для смазки, Подшипники (смазываются напрямую), Без системы водяного охлаждения |
| Бочкообразная опора (для маломощных насосов) | Корпус опоры, Корпус подшипника, Вал, Подшипники, Верхняя втулка подшипника, Сальник подшипника, Масляный сальник, Масляная чашка, Водосберегающая пластина, Разборное кольцо |
| Доступные спецификации (бочкообразная опора) | T200ZJ-I-A70, T200ZJ-I-A60, T150ZJ-I-A60 |
Типы опор и преимущества применения
| Тип опоры | Преимущества / особенности |
| Опора с тонкой масляной смазкой | Отличное охлаждение и смазка; подходит для непрерывной работы; снижает износ и вибрацию подшипников; идеально для средних и крупных насосов высокой мощности |
| Опора с смазкой консистентной смазкой | Упрощённая конструкция и лёгкое обслуживание; подходит для условий с низким уровнем обслуживания; нет системы циркуляции масла; подходит для насосов средней производительности |
| Бочкообразная опора | Компактная и надёжная; предназначена для маломощных насосов (200ZJ и ниже); экономически эффективна; подходит для лёгкой и средней нагрузки |
Как выбрать подходящую опору
| Тип опоры | Рекомендации / условия применения |
| Опора с тонкой масляной смазкой | Лучший выбор для высокопроизводительных и непрерывно работающих насосов; крупные насосы высокой мощности; обеспечивает отличное охлаждение и защиту подшипников |
| Опора с смазкой консистентной смазкой | Подходит для насосов средней нагрузки; низкие требования к обслуживанию; рекомендуется, если система циркуляции масла невозможна |
| Бочкообразная опора | Для маломощных насосов; экономично и надёжно для лёгких и средних нагрузок |
Заключение
Понимание различий между тонкомасляными, консистентными и бочкообразными кронштейнами позволяет оптимизировать стабильность, эффективность и долговечность Насосов двустороннего входа.
Правильный выбор кронштейна помогает снизить вибрацию, уменьшить эксплуатационные расходы и значительно продлить срок службы оборудования.
FAQ — для Насос двустороннего входа (Насос д)
Ознакомьтесь с основными запасными частями, которые чаще всего используются в насосе двустороннего входа (насосе Д).
| Запасные части и количество для Насос двустороннего входа (на 2 года) | ||||||||
| Для насоса с сальниковым уплотнением | ||||||||
| Запасные части / Кол-во | Количество насосов (включая резервный насос) | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 8 | ≥10 | |
| Втулка вала | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Упорное кольцо подшипника | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Упорное кольцо рабочего колеса | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Сальниковое уплотнение | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 |
| Уплотнительное кольцо | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 |
| Вал | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Рабочее колесо | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Износное кольцо | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Набивочное кольцо | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Сальниковая крышка (нажимная втулка) | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Подшипник | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Для насоса с механическим уплотнением | ||||||||
| Запасные части / Кол-во | Количество насосов (включая резервный насос) | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 8 | ≥10 | |
| Втулка вала | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Упорное кольцо подшипника | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Упорное кольцо рабочего колеса | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Механическое уплотнение | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Уплотнительное кольцо | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 |
| Вал | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Рабочее колесо | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Износное кольцо | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
| Прижимная крышка механического уплотнения | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 3 |
| Подшипник | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 5 |
Изучите, как правильно выбирать материалы для насоса двустороннего входа (насоса Д) в зависимости от свойств перекачиваемой жидкости и условий эксплуатации.
Детали насоса | Для чистой воды | Для сточных вод | Для морской воды |
Выпускное колено / Корпус | Углеродистая сталь | Углеродистая сталь | нержавеющая сталь/ дуплексная сталь |
Диффузор / Всасывающий колокол | Чугун | Чугун / Ковкий чугун / Литая сталь / Нержавеющая сталь | нержавеющая сталь/ дуплексная сталь |
Импеллер / Камера импеллера / Уплотнительное кольцо | Чугун / Литая сталь | Ковкий чугун / нержавеющая сталь | нержавеющая сталь/ дуплексная сталь |
| Вал / Втулка вала / Муфта | Сталь / нержавеющая сталь | Сталь / нержавеющая сталь | нержавеющая сталь/ дуплексная сталь |
Направляющий подшипник | ПТФЭ/Тордон | ||
| Замечание | Конечный выбор материала определяется характеристиками передаваемой среды или требованием клиента. | ||
Соблюдайте основные этапы монтажа, чтобы обеспечить безопасную и надежную работу насоса двустороннего входа (насоса Д).
| Стандартизированная процедура монтажа насоса двустороннего входа | |||
| Этап Работы | № | Основные Этапы | Ключевые Операции и Замечания |
| I. Подготовка к Установке | 1 | Осмотр участка и фундамента | • Очистить место установки, обеспечить достаточное пространство для работы и подъема. • Проверить прочность бетона, размеры, отметку и положение анкерных болтов согласно чертежам. Поверхность фундамента должна быть ровной и чистой от масла. |
| 2 | Распаковка и проверка оборудования | • Сверить, что насос, двигатель и комплектующие соответствуют спецификациям договора. • Проверить оборудование на транспортные повреждения и комплектность деталей. • Проверить наличие всех сопроводительных документов (чертежи, инструкции, сертификаты). | |
| 3 | Подготовка инструментов и материалов | • Подготовить подъемное оборудование (тельфер, стропы), прокладки, уровень, индикатор часового типа, ключи, щупы, смазку, герметик и др. • Подготовить чистящие средства и тряпки для очистки соединительных поверхностей. | |
| II. Установка корпуса насоса | 4 | Подъем и установка | • Поднимать насос за монтажные отверстия или проушины; запрещено поднимать за вал или трубопроводы. • Установить насос на фундамент, вставить анкерные болты, пока не затягивать. |
| 5 | Первичное выравнивание и установка | • Разместить уровень на фланцах или обработанной поверхности, отрегулировать прокладки для предварительного выравнивания (допуск ≤0,1 мм/м). • Использовать осевую линию вала для предварительной установки. | |
| 6 | Первичное заполнение (гравировка) | • Залить высокопрочный безусадочный раствор в отверстия анкерных болтов, слой должен быть плотным и ниже поверхности фундамента. • Отверждение: дождаться полного схватывания (обычно 3–7 дней) перед точной регулировкой и затяжкой. | |
| 7 | Финальное выравнивание и центровка | • После отверждения раствора затянуть анкерные болты. • Повторно проверить уровень корпуса. • Установка и выравнивание двигателя: установить двигатель, использовать индикатор или лазер, выровнять оси двигателя и насоса (радиальное и торцевое отклонение ≤0,05 мм). Затянуть болты двигателя после выравнивания. | |
| III. Монтаж трубопроводов и аксессуаров | 8 | Подключение трубопроводов | • Принцип: не применять фланцы насоса как точку усилия, чтобы не создавать напряжения на корпус. • Трубопроводы должны иметь независимую опору, естественное выравнивание без напряжений. • Рекомендуется установка компенсаторов около входа/выхода насоса для компенсации теплового расширения и монтажных погрешностей. |
| 9 | Уплотнения и система охлаждения | • Для механических уплотнений: подключить трубопроводы промывки/охлаждения, обеспечить свободный поток, давление промывки на 0,05–0,15 МПа выше давления в камере уплотнения. • Для сальников: установить и отрегулировать сальник (не затягивать слишком сильно). | |
| 10 | Смазка и приборы | • Залить смазку в корпус подшипников до отметки средней линии. • Установить манометры, термометры и др.; манометр между выходом насоса и первым клапаном. | |
| IV. Проверка и пробный запуск | 11 | Финальная проверка | • Ручной поворот: вращать муфту, проверить свободный ход ротора без трения. • Проверить затяжку всех болтов и установку защитных кожухов. • Проверка направления вращения двигателя: убедиться, что совпадает со стрелкой на корпусе. |
| 12 | Заполнение и пробный пуск | • Открыть входной клапан, заполнить насос, удалить воздух. • Закрыть выходной клапан, запустить двигатель. • Медленно открыть выходной клапан до рабочего режима, проверить давление, расход, вибрацию, шум, температуру подшипников (≤80 ℃) и герметичность. Время пробного запуска ≥2 ч. | |
Изучите правильные процедуры разборки и технического обслуживания, чтобы максимально продлить срок службы насоса двустороннего входа (насоса Д).
| Стандартизированная процедура разборки и технического обслуживания насоса двустороннего входа | |||
| Этап Работы | № | Основные Этапы | Ключевые Операции и Замечания |
| I. Подготовка к Разборке | 1 | Остановка и Изоляция | • Безопасность прежде всего: медленно закрыть выходной клапан, обесточить и применить LOTO (замки и бирки). • Закрыть входной клапан, открыть спускные и дренажные клапаны, полностью слить среду. Для токсичных или опасных сред выполнить продувку и проверить безопасность. |
| 2 | Отключение Внешних Соединений | • Снять защиту муфты и болты. • Отключить все трубопроводы, линии приборов, охлаждающую/уплотнительную воду, если насос будет поднят целиком. Закрыть открытые концы, чтобы избежать попадания посторонних предметов. | |
| 3 | Инструменты и Подготовка | • Подготовить съемники, гидравлические ключи, медные стержни, подъемное оборудование и различные ключи. • Подготовить коробки для деталей и метки для классификации и маркировки снятых болтов и мелких деталей для удобной сборки. | |
| II. Разборка корпуса насоса | 4 | Снятие аксессуаров | • Снять манометры, термометры и другие приборы. • Открыть сливное отверстие подшипников и собрать отработанное масло. |
| 5 | Снятие муфты и крышек подшипников | • Использовать съемник, чтобы аккуратно снять полумуфту с вала; не бить молотком. • Последовательно снять крышки подшипников и болты прижимной крышки, затем снять крышки. | |
| 6 | Подъем ротора | • Снять болты корпусов подшипников с обеих сторон и горизонтально поднять весь ротор (вал, рабочее колесо, подшипники, втулки) аккуратно, избегая столкновений. | |
| 7 | Разборка корпуса насоса двустороннего входа | • Последовательно ослабить и снять болты крышки в диагональном порядке. • Аккуратно поднять крышку и разместить на подложке или деревянной платформе. Защитить поверхность соединения, избегать вмятин и царапин. | |
| 8 | Снятие внутренних компонентов | • Перед разборкой измерить и записать ключевые зазоры (рабочее колесо-кольцо, зазор подшипника). • С помощью специальных ключей снять фиксирующую гайку рабочего колеса, затем снять колесо. Последовательно снять втулки, механическое уплотнение или сальник. | |
| III. Осмотр, Обслуживание и Сборка | 9 | Очистка, Осмотр и Измерение деталей | • Тщательно очистить все детали, проверить на износ, коррозию, трещины. Особое внимание: — Рабочее колесо: кавитация, износ, динамический баланс. — Кольцо износа/уплотнительное кольцо: измерить зазор, заменить, если превышает допустимое (>1,5× исходного). — Вал: проверить прямизну (биение ≤0,05 мм). — Подшипники: проверить зазор, поверхности качения на наличие ямок или отслоений. — Механические уплотнения: проверить рабочие/неподвижные поверхности и упругость пружины. • Решить, какие детали ремонтировать или заменить. |
| 10 | Сборка (обратная последовательность) | • Принцип: чистота, центровка, равномерная затяжка. • Заменить все уплотнения (O-кольца, прокладки). Нанести тонкий слой герметика на соединительные поверхности. • Установить крышку, равномерно затянуть болты диагонально в несколько этапов по заданному моменту. • Установить ротор, отрегулировать осевой зазор рабочего колеса по спецификации. • Установить подшипники, отрегулировать зазоры. • Снова установить муфту и выполнить точную центровку насос-двигатель (по стандарту установки). | |
| 11 | Финальная проверка | • Ручной поворот: убедиться в свободном вращении без заеданий. • Подключить трубопроводы, залить новое масло до уровня. • Провести окончательную проверку согласно процедуре “Заполнение и пробный пуск” из инструкции по установке, убедиться в нормальных рабочих параметрах. | |
Найдите практические решения для наиболее распространённых эксплуатационных проблем насоса двустороннего входа (насоса Д).
| Распространённые неисправности насосов двустороннего входа и способы их устранения | ||
| Проблема | Причины | Решения |
| 1. Насос не засасывает / Нет подачи жидкости | 1. Трубопровод или обратный клапан не заполнены; попадает воздух. 2. Воздух в корпусе/трубопроводе. 3. Двигатель вращается в обратную сторону. 4. Утечка на всасывании. 5. Высота всасывания превышена. | 1. Заполнить трубопровод; устранить воздух. 2. Удалить воздух из системы. 3. Исправить направление вращения. 4. Ремонт входного патрубка. 5. Снизить высоту всасывания. |
| 2. Недостаточный расход / Малый объем | 1. Заслонка входа закрыта; фильтр засорён. 2. Импеллер заблокирован. 3. Износ всасывающей части, рабочего колеса или корпуса. 4. Воздух в линии всасывания. 5. Низкая скорость. | 1. Открыть заслонку; очистить фильтр. 2. Удалить засор. 3. Заменить изношенные детали. 4. Устранить воздух. 5. Восстановить скорость. |
| 3. Низкий напор / Давление | 1. Большой зазор в импеллере. 2. Низкая скорость. 3. Кавитация. 4. Малый диаметр всасывающей трубы. 5. Давление на выходе слишком высоко. | 1. Отрегулировать/заменить рабочее колесо. 2. Увеличить скорость в допустимых пределах. 3. Улучшить условия всасывания. 4. Увеличить диаметр. 5. Уменьшить напор. |
| 4. Сильная вибрация / Шум | 1. Несоосность валов. 2. Износ подшипников. 3. Ослаблен мотор. 4. Дисбаланс муфты/колеса. 5. Вибрация мотора. 6. Ослаблен фундамент. 7. Плохая опора труб. | 1. Выверить вал. 2. Заменить подшипники. 3. Закрепить мотор. 4. Балансировка. 5. Уменьшить вибрацию. 6. Затянуть крепления. 7. Добавить опоры. |
| 5. Перегрев подшипников | 1. Неправильная смазка. 2. Повреждены подшипники. 3. Нарушена соосность. 4. Неправильная установка корпуса подшипника. 5. Плохое охлаждение. 6. Слишком высокая скорость. | 1. Смазка правильным маслом/жиром. 2. Заменить подшипники. 3. Выровнять узел. 4. Отрегулировать посадку. 5. Улучшить охлаждение. 6. Снизить скорость. |
| 6. Протечка механического уплотнения | • Износ торцов, старый O‑кольцо, слабая пружина. • Неправильная уплотнительная набивка. | • Заменить уплотнение и уплотнители; проверить вал. • Отрегулировать набивку. |
| 7. Перегрузка мотора / Срабатывание защиты | 1. Низкое питание. 2. Потеря фазы / Небаланс. 3. Избыточная нагрузка. 4. Большой пусковой ток. 5. Перегрев мотора. 6. Короткое замыкание. | 1. Восстановить питание. 2. Проверить фазы. 3. Удалить блокировку. 4. Применить мягкий пуск. 5. Улучшить охлаждение. 6. Устранить неисправность. |
| 8. Не запускается / Медленный старт | 1. Плохое напряжение питания. 2. Проблемы с контактором. 3. Обрыв обмотки двигателя. 4. Повреждён цепь управления. | 1. Проверить питание. 2. Заменить контактор. 3. Ремонт обмотки. 4. Исправить схему управления. |
| 9. Вибрация без нагрузки увеличивается | 1. Дисбаланс ротора. 2. Ослабленные вращающиеся части. 3. Ослабленное сцепление. 4. Обратное давление в трубах. | 1. Балансировка ротора. 2. Закрепить детали. 3. Затянуть сцепление. 4. Устранить обратное давление. |
| 10. Падение эффективности / Производительности | 1. Износ колеса/корпуса. 2. Засорение внутренних каналов. 3. Воздух при всасывании. 4. Работа вне оптимальной точки. | 1. Заменить изношенные детали. 2. Очистить каналы. 3. Устранить воздух. 4. Переместить рабочую точку к BEP. |
Изучите практические методы технического обслуживания, которые помогают повысить надежность насоса двустороннего входа (насоса Д) и снизить время простоя.
| Ежедневное техническое обслуживание и уход за насосами двустороннего входа | ||
| Категория обслуживания | Элемент обслуживания | Содержание и стандарты |
| I. Предэксплуатационный осмотр | 1. Внешний осмотр и проверка соединений | • Осмотреть корпус насоса, двигатель, муфту и др. на наличие трещин, деформаций или повреждений. • Проверить затяжку всех крепежных болтов (особенно соединение насоса с фундаментом и болты основания) для предотвращения утечек и вибраций. • Проверить трубопроводы и соединения на наличие люфта. |
| 2. Проверка смазки | • Смазка маслом: проверить уровень масла в камере по центровой отметке, масло должно быть чистым. При мутном масле или примесях заменить. • Смазка жиром: проверить достаточность и чистоту смазки. Примечание: насосы используют жир X, мотор — жир Y; смешивать нельзя. | |
| 3. Проверка вращения вала и направления | • Вручную провернуть муфту, убедиться, что вал вращается свободно, без постороннего шума. • Кратковременно включить двигатель, убедиться, что направление вращения совпадает со стрелкой на насосе. | |
| 4. Уплотнение и всасывание | • Проверить состояние механического уплотнения и сальников. • Открыть всасывающий клапан, заполнить корпус насоса, удалить воздух (запрещено сухое вращение). | |
| II. Контроль при работе | 1. Мониторинг параметров | • Давление и расход: контролировать входное и выходное давление и расход, чтобы насос работал в пределах номинальных значений и с максимальной эффективностью. • Температура подшипников: температура должна быть 40–60 °C; температура двигателя не выше 80 °C. При перегреве проверить смазку и систему охлаждения. |
| 2. Вибрация и шум | • Слушать работу насоса: нормальный звук — равномерный гул. При посторонних шумах или ударах остановить и проверить. • Наблюдать за вибрацией; аномальная вибрация может указывать на дисбаланс, искривление вала, неравномерный износ или кавитацию. | |
| 3. Контроль уплотнений и утечек | • Механическое уплотнение: нормальная утечка ≤ 5 капель/мин. • Сальник: отрегулировать давление, утечка 10–15 капель/мин (около 30 мл/мин). Настроить при необходимости. | |
| 4. Приборы и двигатель | • Проверить все приборы (манометры, термометры и др.) на нормальные показатели. • Проверить ток и работу двигателя, перегрева не должно быть. | |
| III. Плановое (профилактическое) обслуживание | 1. Управление смазкой | • Масло: первая замена после 100 часов работы, далее каждые 500 часов. • Жир: пополнение или замена каждые 3 месяца согласно рекомендациям производителя. |
| 2. Обслуживание системы уплотнений | • Сальник: замена колец при необходимости, обеспечить правильную затяжку и ориентацию зазора 90°–120°. • Механическое уплотнение: проверить давление промывочной жидкости 0,05–0,1 МПа; при сильном износе или утечках заменить. | |
| 3. Проверка подшипников и муфты | • Ежемесячная проверка вращения муфты и вала вручную, без шума и заклиниваний. • Проверять чистоту, износ и смазку подшипниковых узлов. | |
| 4. Очистка рабочего колеса и каналов | • Каждые 3 месяца или по качеству воды проверять рабочее колесо на отложения, коррозию, износ; удалить осадок и грязь. • Проверить зазор рабочего колеса; если >0,1 мм, заменить. | |
| 5. Выверка и затяжка | • Проверять выравнивание насоса и двигателя; отклонение ≤0,05 мм. • Затянуть болты основания и основные крепления. | |
| IV. Остановка и длительное хранение | 1. Нормальная остановка | • Последовательность: сначала закрыть выходной клапан → отключить питание → закрыть входной клапан и манометры. |
| 2. Антифриз зимой | • При температуре ≤0 °C слить воду из корпуса и труб, чтобы предотвратить замерзание. | |
| 3. Длительное хранение | • Слить всю воду и очистить. • Нанести защитное масло на вал, рабочее колесо и контактные поверхности; установить обратно и защитить. | |
| V. Чистка и ведение записей | 1. Чистка оборудования | • Еженедельно протирать корпус, двигатель и основание; особенно ребра охлаждения двигателя. • Содержать в чистоте панели приборов, чтобы избежать скопления пыли. |
| 2. Журнал эксплуатации | • Вести записи эксплуатации и обслуживания: часы работы, давление, температура, вибрация, замена смазки, устранение неполадок и др., для контроля состояния и планового обслуживания. | |
