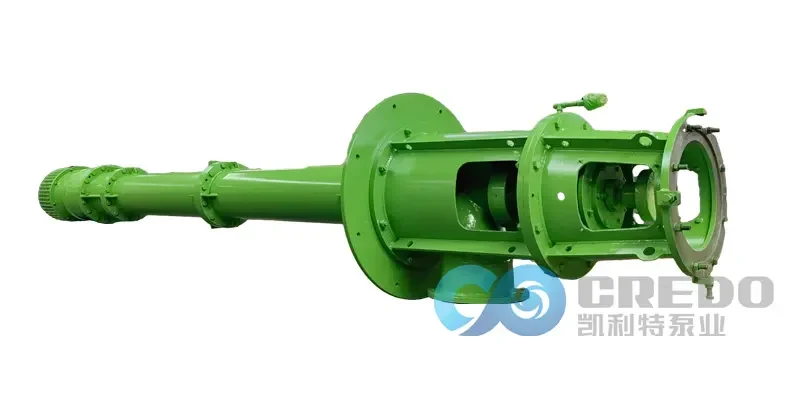

Применение многоступенчатых Турбинные полупогружные насосы в сталелитейной промышленности

В сталелитейной промышленности турбинные полупогружные насосы играют решающую роль в транспортировке, циркуляции и повышении давления технологической воды. Эти насосы широко используются для подачи охлаждающей и промывочной воды в производственных процессах, таких как непрерывная разливка слитков, горячая прокатка стальных плит и горячая прокатка листов. Благодаря своей эффективности и надежности, турбинные полупогружные насосы незаменимы для обеспечения бесперебойных операций в сталелитейных производственных средах.

Конструктивные особенности турбинных полупогружных насосов

Турбинные полупогружные насосы спроектированы с вертикальным нижним всасывающим патрубком и горизонтальным напорным патрубком. Они не требуют вакуумного залива, что обеспечивает простой и надежный запуск. Агрегат монтируется на едином фундаменте с прямой муфтовой связью между двигателем и насосом, что снижает сложность монтажа и занимаемую площадь. При взгляде со стороны двигателя ротор вращается против часовой стрелки. Основные конструктивные и эксплуатационные характеристики включают:

1. Оптимизированный гидравлический расчет​​

Насосы используют современное ПО для гидравлических расчетов, обеспечивающее оптимальную производительность. Особое внимание уделяется износостойкости ключевых компонентов: рабочего колеса и направляющего аппарата. Это значительно увеличивает срок службы данных элементов, одновременно повышая КПД, безопасность и энергоэффективность насоса.

2. Входной фильтр для защиты от примесей​​

На входе насоса установлен фильтр с размером ячеек, подобранным по пропускной способности. Эта конструкция предотвращает попадание крупных частиц в насос, защищая внутренние компоненты от повреждений, и одновременно минимизирует потери на входе для максимальной эффективности.

3. Балансировка осевых сил и уплотнительные кольца​​

Рабочее колесо имеет балансировочные отверстия для снижения осевого усилия. Сменные уплотнительные кольца на передних и задних защитных дисках колеса предохраняют рабочее колесо и направляющий аппарат, повышая долговечность и упрощая обслуживание.

4. Компоненты роторного узла​​

Роторная сборка включает рабочее колесо, вал колеса, промежуточный вал, верхний вал, муфту, регулировочную гайку и другие ключевые элементы. Детали изготавливаются с высокой точностью для обеспечения динамической балансировки и надежной работы.

5. Модульная структура валов и колонны​​

Промежуточный вал, водоподъемная и защитная трубы выполнены по модульной схеме. Валы соединяются резьбовыми или муфтовыми сцеплениями, что позволяет настраивать длину подъемных труб в соответствии с требуемой глубиной погружения. Число ступеней рабочего колеса и направляющего аппарата может изменяться для достижения различных напоров.

6. Жесткость и оптимизация длины вала​​

Конструкция гарантирует необходимую жесткость и оптимальную длину каждого валового сегмента, что критично для снижения вибраций и поддержания операционной стабильности.

7. Поддержка упорных подшипников​​

Остаточное осевое усилие и масса ротора воспринимаются упорными подшипниками в опоре двигателя или непосредственно в двигателях с упорными подшипниками. Смазка подшипников осуществляется консистентной (“сухой”) или жидкотекучей (“индустриальной”) смазкой в зависимости от требований применения.

8. Надежное валовое уплотнение и регулировка колеса​​

Насос использует сальниковые уплотнения вала со сменными втулками в местах уплотнений и направляющих подшипников для защиты от износа. Осевое положение рабочего колеса легко регулируется через узел упорного подшипника или регулировочную гайку в муфте.

9. Применение для чистой воды в малых типоразмерах​​

Турбинные полупогружные насосы с выходными диаметрами ф100 мм и ф150 мм предназначены для перекачивания чистой воды при комнатной температуре. Эти модели не требуют защитных труб или внешней смазки для направляющих подшипников.

Заключение

Турбинные полупогружные насосы незаменимы в сталелитейной промышленности для обработки высокотемпературных и высокопроизводительных операций по транспортировке воды. Их модульная конструкция, долговечность, высокая эффективность и гибкость делают их идеальными для непрерывных и требовательных производственных сред. Регламентное обслуживание и корректный монтаж дополнительно гарантируют надежную работу насосов в течение всего срока эксплуатации.

Для получения индивидуальных решений или детальной технической поддержки обратитесь к производителю или сертифицированному отраслевому сервисному провайдеру.
