Как предотвратить рециркуляцию в центробежных насосах двустороннего входа?

Рециркуляция — это распространённое гидравлическое явление, наблюдаемое в центробежных насосах, включая центробежные насосы двустороннего входа, при работе насоса значительно вне точки наилучшего КПД (BEP). Она возникает из-за недостаточного или чрезмерного расхода и характеризуется обратным потоком в зоне входа рабочего колеса или со стороны нагнетания.

Рециркуляция приводит к колебаниям давления, вибрации, шуму, кавитации и преждевременному износу таких ключевых компонентов, как рабочие колёса, подшипники и механические уплотнения. Для центробежных насосов двустороннего входа, широко применяемых в системах городского водоснабжения, HVAC, ирригации, промышленных процессах и противопожарных системах, предотвращение рециркуляции является важнейшим условием обеспечения надёжности, эффективности и долговечности оборудования.

В данной статье рассматриваются причины рециркуляции и эффективные методы её предотвращения.

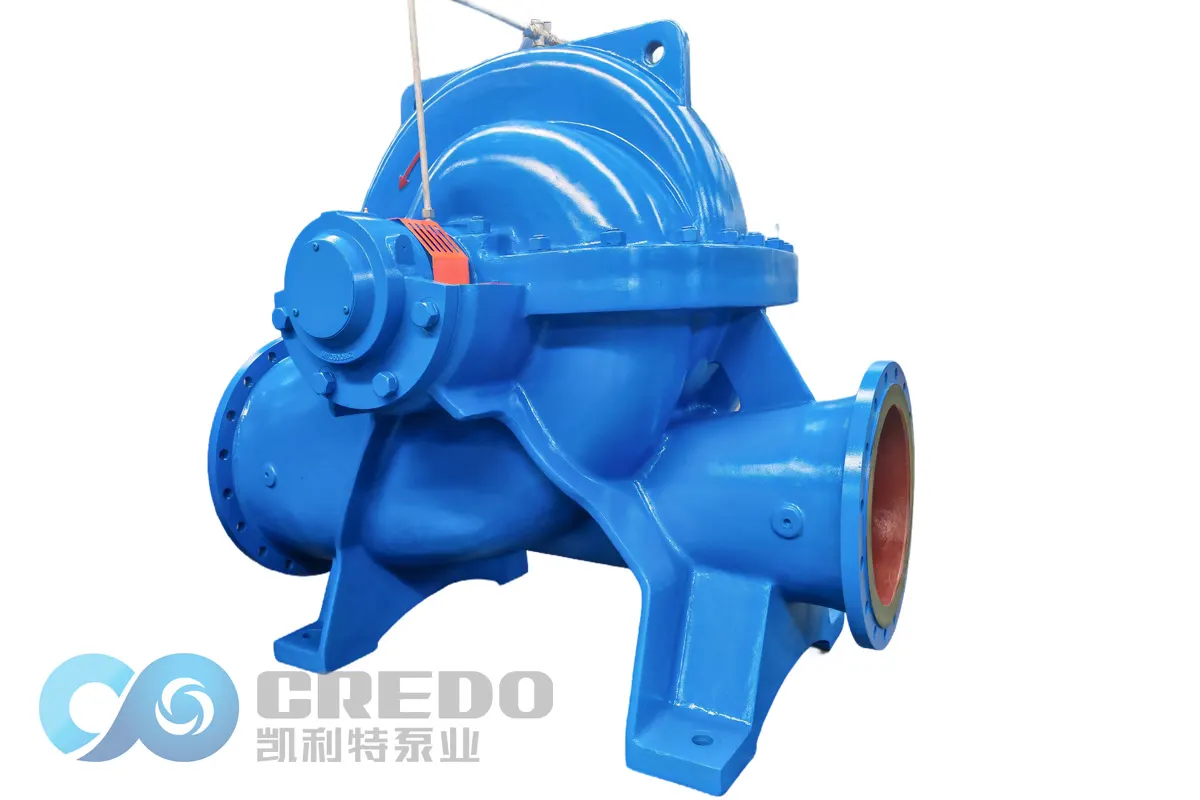

Понимание рециркуляции в центробежных насосах двустороннего входа

Рециркуляция возникает, когда внутренний поток становится неустойчивым из-за работы при неподходящем расходе. Различают два основных типа:

Рециркуляция на всасывании:

Возникает при малых расходах, когда поток, поступающий в рабочее колесо, не заполняет полностью межлопаточные каналы, что приводит к обратному течению в зоне входа. Это вызывает образование вихрей, кавитацию и пульсации давления.

Рециркуляция на нагнетании:

Происходит при ограничении потока на напорной стороне или при работе насоса значительно правее точки BEP. Высокоскоростной поток с нагнетания возвращается в рабочее колесо, вызывая повышенную вибрацию и гидравлические удары.

Оба вида рециркуляции приводят к снижению КПД, увеличению энергопотребления и росту механических нагрузок.

Последствия рециркуляции

Отсутствие контроля рециркуляции в центробежных насосах двустороннего входа может привести к следующим проблемам:

Кавитационная эрозия лопаток рабочего колеса и стенок корпуса

Повышенная вибрация, вызывающая усталость вала и возможный его излом

Ускоренный выход из строя подшипников и уплотнений из-за переменных нагрузок

Снижение стабильности подачи и ухудшение работы системы

Шум, вызванный схлопыванием паровых пузырьков и турбулентностью давления

Рост затрат на обслуживание и сокращение срока службы оборудования

Таким образом, предотвращение рециркуляции является как технической, так и экономической необходимостью.

Методы предотвращения рециркуляции

1. Эксплуатация насоса вблизи точки BEP

Наиболее эффективный способ снижения рециркуляции — работа насоса в рекомендуемом диапазоне расхода, обычно 70–120 % от BEP для центробежных насосов двустороннего входа. Работа «влево» (малый расход) усиливает рециркуляцию на всасывании, а работа «вправо» (чрезмерный расход) — рециркуляцию на нагнетании. Использование регулирующих клапанов, частотно-регулируемых приводов (VFD) и автоматических систем управления расходом помогает поддерживать оптимальные режимы.

2. Правильный выбор диаметра рабочего колеса и его подрезка

Чрезмерно большое рабочее колесо создаёт избыточный напор при малом расходе, что приводит к неустойчивым потокам. Подрезка рабочего колеса позволяет согласовать характеристику насоса с фактическими требованиями системы и снизить вероятность рециркуляции. Рекомендуется выполнять гидравлический расчёт или консультироваться с производителем.

3. Обеспечение достаточного запаса NPSH

Недостаточный доступный NPSH усиливает кавитацию, тесно связанную с рециркуляцией на всасывании. Для улучшения условий NPSH рекомендуется:

Минимизировать длину всасывающего трубопровода и избегать резких поворотов у входа

Увеличить диаметр всасывающей линии для снижения потерь на трение

Поддерживать достаточный уровень жидкости над осью насоса

При возможности снижать температуру перекачиваемой среды

4. Поддержание правильного давления в системе и управление арматурой

Частично закрытая всасывающая задвижка или неправильно отрегулированная напорная система могут вызвать рециркуляцию.

Основные меры:

Всасывающая задвижка должна быть полностью открыта при работе

Регулирование расхода по напорной линии следует выполнять плавно

Необходимо проверять исправность обратных клапанов

5. Использование систем минимального расхода и анти-рециркуляционных устройств

В установках с частой работой при малых расходах — например, в противопожарных системах в режиме ожидания или технологических насосах — байпас минимального расхода обеспечивает прохождение через насос достаточного объёма жидкости. Для этого широко применяются автоматические клапаны рециркуляции (ARV).

6. Мониторинг вибрации и рабочих параметров

Раннее обнаружение нестабильных режимов позволяет предотвратить серьёзные повреждения. Установка датчиков вибрации, давления и расхода даёт возможность оценивать гидравлическую устойчивость и своевременно корректировать режим работы.

Заключение

Рециркуляция является критической гидравлической проблемой, напрямую влияющей на эффективность, надёжность и срок службы центробежных насосов двустороннего входа. Правильный выбор насоса, поддержание оптимального расхода, обеспечение благоприятных условий на всасывании, применение защиты по минимальному расходу и постоянный мониторинг параметров позволяют эффективно предотвращать рециркуляцию и повышать производительность системы.

Грамотно организованная эксплуатация не только защищает механические узлы от повреждений, но и снижает простои и потери энергии, обеспечивая долгосрочные эксплуатационные преимущества.
