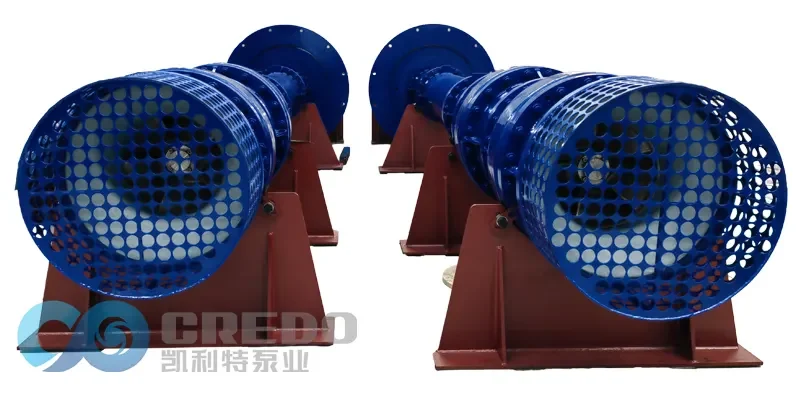

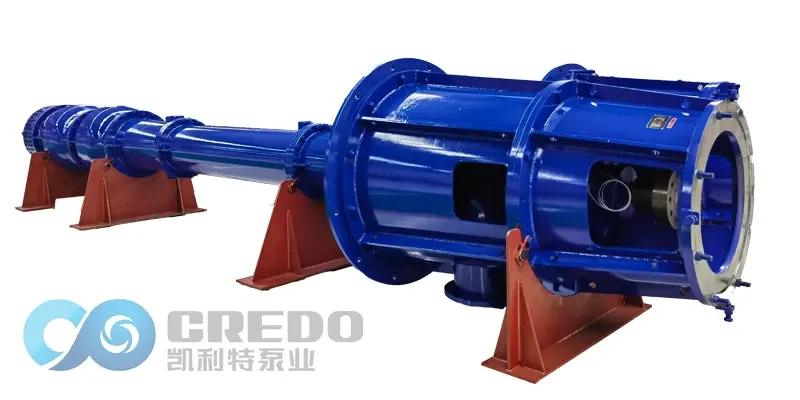

Как турбинные полупогружные насосы уравновешивают нагрузки

Турбинные полупогружные насосы с несколькими ступенями широко используются в критически важных приложениях, таких как промышленное охлаждение, водоснабжение, химическая переработка и глубокое скважинное бурение. Обеспечение механической стабильности этих насосов в течение длительных периодов эксплуатации требует тщательного управления осевыми и радиальными силами, возникающими в процессе работы. В этой статье рассматриваются механизмы и стратегии проектирования, используемые для балансировки осевых и радиальных нагрузок в турбинных полупогружных насосах, с данными из реальных случаев и инженерными соображениями по проектированию.

11. Аксиальные силы в Турбинных полупогружных насосах многоступенчатых

Аспект	Причина / Описание	Примечания / Эффекты
Происхождение аксиальных сил	Центробежные эффекты потока	Дисбаланс давления между передней и задней крышками рабочего колеса создаёт аксиальную силу, обычно направленную к стороне всасывания.
	Накопление давления по ступеням	Каждая ступень насоса добавляет к суммарной аксиальной силе из-за увеличения давления на выходе.

2. Методы балансировки аксиальных сил

Метод	Описание	Эффективность / Примечания

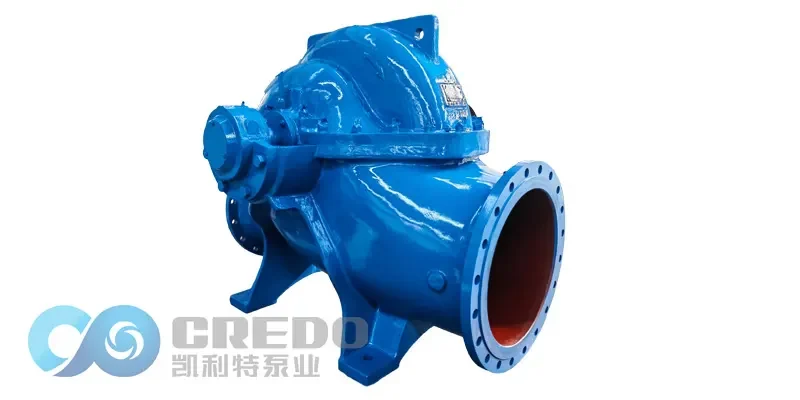

Двухвсасывающее рабочее колесо	Жидкость поступает с обеих сторон	Снижает чистую аксиальную силу на 70–90%, суммарная сила удерживается в пределах 10–30% от исходного значения.
Балансировочные отверстия	Отверстия в задней крышке рабочего колеса возвращают жидкость высокого давления на вход	Уравнивают давление и снижают аксиальную силу; оптимизировано с помощью CFD для минимизации гидравлических потерь.
Обратные лопасти (последняя ступень)	Создают противодействующую силу	Особенно эффективны для многоступенчатых насосов с высоким напором.

3. Радиальные нагрузки и методы контроля

Источник радиальной нагрузки	Метод контроля	Примечания
Инерционный дисбаланс ротора	Оптимизация симметрии рабочего колеса	Сочетание нечётных и чётных лопастей (например, 5+7) равномерно распределяет силы.
Неравномерное распределение давления	Динамическое балансирование	Центр массы рабочего колеса выравнивается с осью вала, уменьшая вибрации.
Гидравлическая турбулентность / локальные нарушения потока	Усиление механической поддержки	Жёсткие корпуса промежуточных подшипников ограничивают радиальное смещение; комбинированные подшипники отдельно управляют аксиальными и радиальными силами.
	Гидравлическая компенсация	Направляющие лопатки и камеры возврата стабилизируют поток, уменьшают завихрения и пики радиального давления.

4. Передача нагрузки в многоступенчатых конфигурациях

Аспект	Метод / Конструкция	Примечания
Аксиальная сила по ступеням	Балансировочные диски	Создают противоположные давления с небольшими осевыми зазорами для саморегулирования нагрузки; распространены в высоконапорных насосах.
Жёсткость вала	Высокопрочная легированная сталь (например, 42CrMo)	Проверена методом конечных элементов (FEA); допустимый прогиб ≤ 0,1 мм/м для предотвращения деформаций и концентрации напряжений.

5. Ключевые рекомендации по проектированию Турбинных полупогружных насосов многоступенчатых

Параметр	Рекомендация
Лимит аксиальной силы	≤ 30% от предела прочности вала насоса на растяжение
Температура подшипника	Подшипник упора < 70 °C
Зазор рабочего колеса	0,2–0,5 мм
Динамическое испытание	Балансировка ротора на полной скорости по стандарту ISO G2.5 перед пуском

Заключение

Балансировка осевых и радиальных нагрузок в турбинных полупогружных насосах с несколькими ступенями является критически важным аспектом обеспечения долгосрочной эксплуатационной стабильности. Благодаря оптимизированной геометрии импеллера, компонентам точной балансировки и передовым методам симуляции инженеры могут значительно снизить риск механических сбоев, повысить энергоэффективность и продлить срок службы насоса.

В перспективе такие инновации, как оптимизация дизайна на основе ИИ и аддитивное производство, готовы революционизировать проектирование турбинных полупогружных насосов, позволяя создавать персонализированные, оптимизированные по производительности решения для различных промышленных приложений.

Примечание: Всегда убедитесь, что конструкции соответствуют международным стандартам, таким как API 610 и ISO, для гарантии безопасности и надежности в реальных операциях.
