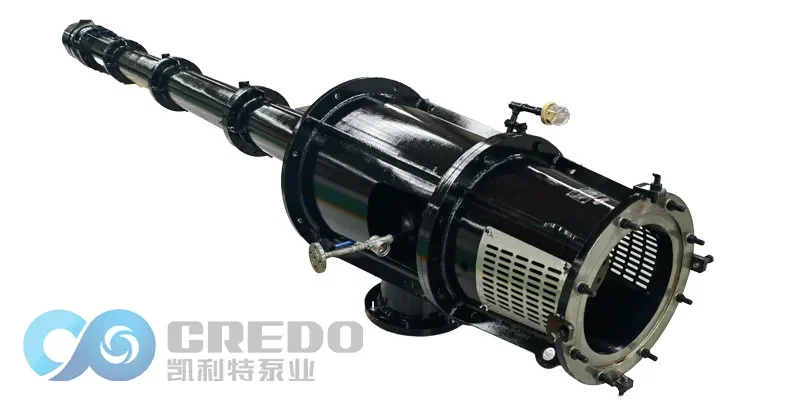

Испытания на кавитационные характеристики вертикальных турбинных насосов

Кавитация представляет скрытую угрозу для надежной работы турбинных полупогружных насосов, вызывая вибрацию, шум и эрозию рабочего колеса, что может привести к катастрофическим повреждениям. Учитывая уникальную конструкцию—длинные валы до десятков метров—и сложность установки, определение характеристик против кавитации (NPSHr) представляет значительные инженерные сложности. Настоящее руководство описывает основные методы испытаний, практические рекомендации и советы по оптимизации конструкции и эксплуатации насоса.

11. Важность тестирования NPSHr

NPSHr (требуемый положительный напор на всасывании) — критический параметр для оценки сопротивления кавитации. Точное тестирование NPSHr позволяет инженерам:

Предсказывать начало кавитации.

Оптимизировать конструкцию насоса и геометрию рабочего колеса.

Продлить срок службы и минимизировать затраты на обслуживание.

Обеспечить стабильную работу в динамических промышленных условиях.

2. Методы тестирования NPSHr

Тип испытания	Принципы / Оборудование	Процедура / Основные моменты	Проблемы / Примечания	Тип насоса / Применимость	Точность / Надежность	Промышленное применение
Закрытый контур	Замкнутая система с вакуумным насосом, стабилизаторным баком, расходомером и датчиками давления для точного контроля давления на входе	• Фиксировать скорость и расход насоса • Понижать давление до падения напора на 3% • Записать критическое давление и рассчитать NPSHr	• Ограничение по пространству: ≤5 м вертикальной высоты • Искажение динамики из-за коротких валов	Насосы глубоких скважин с коротким валом (≤5 м)	±2%, ISO 5199	R&D прототипов; оптимизация рабочего колеса (пример: снижение NPSHr на 22% после 200 тестов)
Открытый контур	Открытая система с использованием уровня жидкости в баке или вакуумного насоса; датчики высокого разрешения (≤0,1% FS) и лазерные расходомеры (±0,5%)	• Регулировка давления на входе • Измерение расхода, напора и давления	• Симуляция глубокого колодца: строительство подземных валов ≥ длины вала насоса • Коррекция CFD потерь на входе	Насосы среднего и длинного вала	±0,5–1%	Проверка крупных насосов; имитация условий погружения длинного вала
Полевые испытания	Настройка реальных условий эксплуатации через дросселирование клапанов или частотный преобразователь (VFD)	• Установка датчиков давления высокой точности на фланец всасывания • Постепенно закрывать клапаны, записывать расход, напор и давление • Построить кривую «напор vs. давление на входе» для определения NPSHr	• Вибрация труб → антивибрационные опоры • Попадание газа → inline газоанализаторы • Точность → усреднение нескольких измерений, анализ спектра вибрации (1–4 кГц при кавитации)	Все типы насосов	Средняя	Проверка реального NPSHr; выявление начала кавитации
Масштабные модели	Теория подобия; сохранение удельной скорости ns; масштабирование рабочего колеса: Qm/Q=(Dm/D)³, Hm/H=(Dm/D)²	• Модели 1:2–1:5 • Репликация материалов и шероховатости поверхности	• Эффекты масштаба: отклонения числа Рейнольдса → коррекции турбулентности • Шероховатость: полировка Ra ≤0,8 μm	Любые насосы для прототипирования	±5–10%	Экономичные R&D; подходят для стандартных испытательных стендов; снижение стоимости до 10–20% от полной модели
Цифровое моделирование	CFD (3D модель полного потока, многофазный, кавитационный, например, Schnerr-Sauer) и прогнозирование с помощью ML	• CFD: итерации до падения напора на 3%, определение NPSHr • ML: ввод параметров рабочего колеса (D₂, β₂ и др.) для прогнозирования NPSHr	• Валидация CFD ≤8% отклонения от физического теста • ML: исключает физические испытания, сокращает цикл проектирования на 70%	Все насосы	CFD ±8%; ML прогноз	Быстрое виртуальное тестирование; оценка нескольких вариантов конструкции; ранняя оптимизация

3. Практические рекомендации

Комбинируйте методы для большей точности

Насосы с коротким валом: закрытый контур или испытания на масштабной модели.

Насосы глубоких скважин с длинным валом: полевые испытания + цифровое моделирование.

Прототипы: сочетание масштабной модели и CFD/ML.

Оптимизируйте качество данных

Использовать калиброванные датчики и высокоточные приборы.

Усреднять измерения, учитывать вибрации и наличие газа.

Применять CFD-коррекции при потерях в трубопроводе.

Используйте цифровые инструменты

CFD позволяет оптимизировать форму рабочего колеса до проведения физических испытаний.

ML прогнозирует NPSHr для разных конструкций, уменьшая необходимость физического тестирования.

Документация и стандарты

Записывать все данные для обслуживания, диагностики и проверки конструкции.

Следовать ISO 5199, API 610 и национальным стандартам для испытаний и безопасности.

4. Заключение: от «эмпирической оценки» к «количественной точности»

Ранее считалось, что уникальная конструкция турбинных полупогружных насосов не позволяет точно проверять кавитационные характеристики. Интегрируя:

Закрытые и открытые стенды,

Полевые испытания,

Масштабные модели,

Цифровое моделирование (CFD + ML),

инженеры могут точно определять NPSHr, оптимизировать конструкции и совершенствовать стратегии обслуживания. С развитием гибридных тестов и инструментов ИИ полный контроль над кавитационными характеристиками станет стандартом, обеспечивая безопасную, эффективную и долговечную эксплуатацию насосов.
